Jedna třída nebo hladina je označena jako zdroj a druhá jako překrytí. Operace překrytí vytvoří výstupní hladinu, která se uloží jako samostatné úložiště prvků SDF. Obsah a atributy nové hladiny se liší podle typu operace překrytí, kterou provedete.

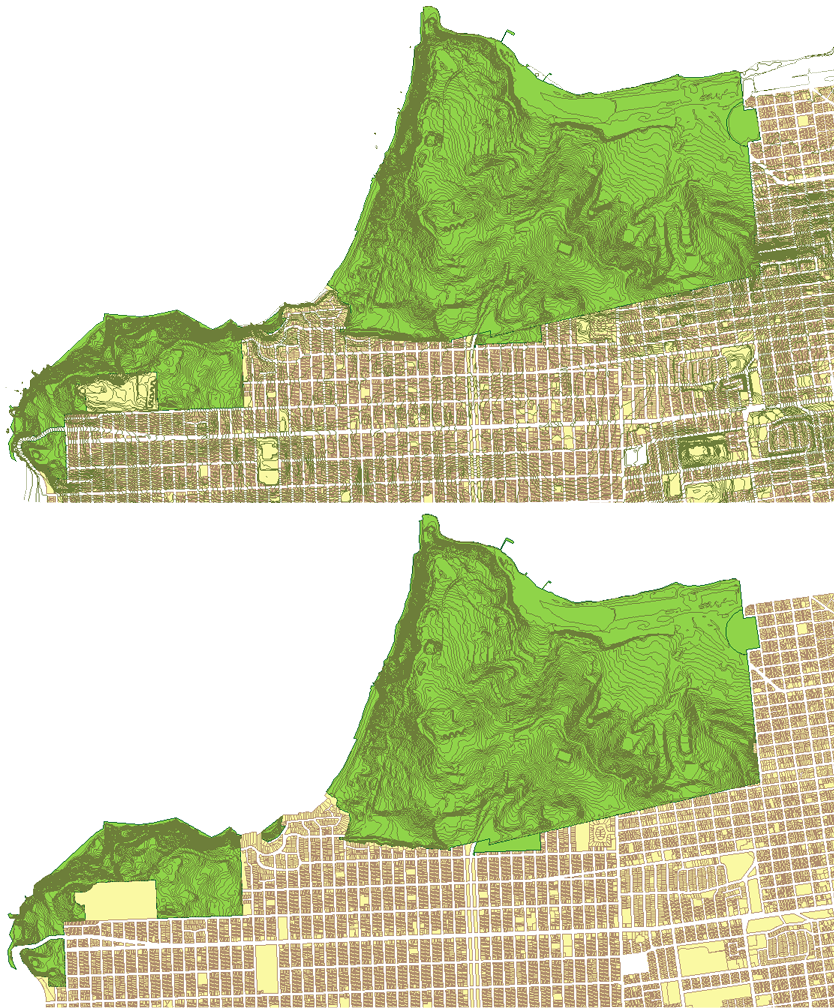

Překrytí bylo použito k zobrazení obrysů pouze uvnitř zeleného mnohoúhelníku.
Je možné překrýt třídy až s miliónem prvků, závisí na velikosti a složitosti prvků.
Nastavení jednotek tolerance
Hodnotu tolerance lze nastavit, jak pro možnost Tolerance rozštěpených polygonů, tak pro možnost Tolerance souřadnice. Tolerance rozštěpených polygonů určuje, které polygony by měly být samostatnými prvky a které jsou příliš malé a měly by být součástí sousedních prvků. Tolerance souřadnice určuje, jak daleko musí být od sebe dva uzly, aby byly považovány za samostatné body ve výstupní hladině. Pro každé z těchto nastavení tolerance nejprve vyberte jednotku a potom nastavte hodnotu. Jednotka, kterou nastavíte, závisí na souřadnicovém systému, který používáte.
Pokud používáte geografický souřadnicový systém, který udává měření ve stupních, je nutné nastavit možnost Tolerance rozštěpených polygonů v plošných jednotkách (například ve čtverečních stopách nebo metrech). Ve výchozím nastavení je možnost Tolerance rozštěpených polygonů udaná ve čtverečních metrech. Tyto tolerance představují lokálně prováděná měření a jsou vystaveny chybám, které se v závislosti na umístění výrazně nemění. Možnost Tolerance souřadnice ale není skutečně délkovou jednotkou a měla by být pro zeměpisné systémy vyjádřena ve stupních.
Atributy ve výsledné hladině
Dialog Pravidla dělení a slučování použijte k nastavení atributů prvků, které jsou rozděleny z důvodu operace překrytí. Pokud tato pravidla nenastavíte, řídí se takové prvky výchozími pravidly. Pravidla spojení se nepoužívají. Pokud provedete překrytí dvou zdrojů prvků, které jste dříve použili v jiné mapě, je nutné pravidla pro novou mapu obnovit.
V některých případech se do výstupu zapíší atributy ze zdroje i z překrytí. Pokud takto vzniknou atributy se stejným názvem, bude každý z nich mít název původního atributu kombinovaný s číselnou příponou. Můžete například provést překrytí dvou hladin s názvy Města a Parcely. Pokud obě mají atribut Název, bude mít výsledná hladina atributy pojmenované „Název_1“ a „Název_2“.
Výběr geometrie zdroje a překrytí
Geometrie ve vybraných třídách prvků nebo hladinách určuje ostatní dostupné možnosti v dialogu. Je možné kombinovat pouze určité typy geometrií. Například možnosti Sjednocení a Symetrický rozdíl podporují pouze srovnávání typu polygon/polygon. Pokud vyberete bodovou geometrii pro zdroj, je pro překrytí možné vybrat již pouze polygonovou geometrii.
Pořadí vybraných geometrií je důležité. Chcete-li porovnávat čárové a polygonové geometrie, musí být čárová geometrie zdrojovou hladinou. Pokud vyberete jako zdroj polygonovou geometrii, nebudou čárové geometrie k dispozici jako překrytí.
Dostupné možnosti pro typ závisí na geometrii zdroje a překrytí. Pokud však položka Zdroj nebo Překrytí svazuje data, aplikace AutoCAD Map 3D nedokáže určit typy geometrie před provedením operace. V takovém případě jsou k dispozici všechny možnosti typu (i když některé z nich nemusí být platné). Pokud nejsou k dispozici žádné platné kombinace geometrie, může být výstup prázdný.
Pokud zdroj nebo překrytí obsahují více geometrií, můžete vybrat libovolnou třídu prvků nebo hladinu v překrytí a libovolnou operaci překrytí jako typ. Pokud však nejsou k dispozici žádné platné kombinace geometrie, může být výstup prázdný. Pokud geometrie obsahují polygony i čáry, budou všechny čáry protínající polygony tyto polygony rozdělovat, což nemusí být žádoucí.
Typy překrytí
Průsečík
Možnost Průsečík určuje geometrii překrývající se ve zdrojích prvků Zdroj a Překrytí. Nepřekrývající se prvky nejsou ve výstupu obsaženy, a výstupní hladina proto představuje to, co má zdroj a překrytí společného. Pomocí průsečíku můžete hledat body nebo čáry ležící v polygonu nebo určit místa překrytí dvou čárových prvků. Můžete například hledat body stromů v polygonech parků.
Výsledná hladina má atributy prvků zdroje i překrytí.
Možnost Průsečík podporuje následující typy geometrie:
-
Průsečík: čára/čára
-
Průsečík: čára/polygon
-
Průsečík: bod/polygon
-
Průsečík: polygon/polygon
Sjednocení
Možnost Sjednocení určuje geometrii, která existuje v geometrii zdroje nebo překrytí. V místech protínajících se geometrií se vytvoří další prvky. Výsledná hladina je součtem dvou srovnávaných hladin. Sjednocení využijete při kombinování dvou souvisejících polygonových prvků. Můžete například vytvořit nový zdroj prvku, který kombinuje obchodní čtvrť a kulturní čtvrť v místech, kde se tyto dvě oblasti překrývají.
Výsledná hladina má atributy prvků zdroje i překrytí.
Možnost Sjednocení podporuje pouze porovnávání typu polygon/polygon.
Sjednocení: polygon/polygon
Smazat
Možnost Smazat určuje geometrii ze zdroje, která neprotíná geometrii překrytí. Protínající se části jsou smazány. Pomocí možnosti Smazat můžete odečíst geometrickou část od třídy prvků. Je například možné vyhledat všechny silnice ležící mimo podnikovou oblast nebo všechny nemocnice mimo zátopovou oblast.
Výsledná hladina má pouze atributy zdroje.
Možnost Smazat podporuje následující typy geometrie:
-
Smazat: čára/polygon
-
Smazat: bod/polygon
-
Smazat: polygon/polygon
Identita
Možnost Identita vytváří nové prvky v místech, kde se překrývají prvky zdroje a překrytí. Pomocí možnosti Identita můžete rozdělit prvky v bodech, kde se protínají s jinou třídou prvků, a vytvořit tam nové prvky. Je například možné rozdělovat silnice nebo parcely v místech, kde překračují hranice okresu.
Ve výsledných prvcích jsou obsaženy atributy prvků zdroje i překrytí, ale pouze protínající se prvky budou mít oba druhy hodnot. Pokud aplikace AutoCAD Map 3D rozdělením původního prvku vytvoří výstupní prvek, určí přiřazení atributů pomocí možnosti Pravidla rozdělení a sloučení. Když k tomu dojde, budou atributy prvku překrytí připojeny k výsledným prvkům. Neprotínající se prvky zdroje si zachovají původní vlastnosti.
Možnost Identita podporuje následující typy geometrie:
-
Identita: čára/polygon
-
Identita: bod/polygon
-
Identita: polygon/polygon
Oříznout
Podobně jako možnost Průsečík vytváří možnost Oříznout prvky z oblastí zdroje, které se překrývají s překrytím.
Pomocí možnosti Oříznout můžete hledat prvky ležící v geometrické ploše. Je například možné hledat hydranty v oblasti výstavby nebo segmenty silnic v určité čtvrti.
Pokud aplikace AutoCAD Map 3D rozdělením původního prvku vytvoří výstupní prvek, určí přiřazení atributů pomocí možnosti Pravidla rozdělení a sloučení.
Při použití možnosti Oříznout jsou ve výsledné hladině zahrnuty pouze atributy prvků z položky Zdroj.
Možnost Oříznout podporuje následující typy geometrie:
-
Oříznout: čára/polygon
-
Oříznout: bod/polygon
-
Oříznout: polygon/polygon
Vložit
Možnost Vložit vytváří nové prvky vkládáním prvků překrytí do prvků zdroje. Všechny prvky překrytí se ve výsledné hladině stanou novými prvky. Části zdroje, které neleží v geometrii překrytí, se navíc také stanou prvky ve výsledné hladině. Dva překrývající se prvky můžete kombinovat pomocí vložení. Je například možné přidat atributy městských obvodů k oblastem výstavby, se kterými se překrývají.
Výstupní hladina má atributy zdroje i překrytí. Prvky vzniklé z geometrie zdroje mají hodnoty pro atributy zdroje, ale jejich hodnoty atributů překrytí jsou prázdné. Prvky vzniklé z geometrie překrytí mají hodnoty pro atributy překrytí, ale jejich hodnoty atributů zdroje jsou prázdné.
Možnost Vložit podporuje pouze porovnávání polygon/polygon.
-
Vložit: polygon/polygon
Symetrický rozdíl
Možnost Symetrický rozdíl určuje geometrii ve zdroji a v překrytí, která se nepřekrývá. Překrývající se plochy prvků nejsou ve výstupu zahrnuty. Nepřekrývající se plochy se stanou novými prvky. Pomocí možnosti Symetrický rozdíl můžete hledat ve dvou třídách prvků plochy, které se vzájemně vylučují. Je například možné vyhledat oblasti výstavby bytových domů mimo existující školní obvody.
Výstupní hladina má atributy zdroje i překrytí. Prvky vzniklé z geometrie zdroje mají hodnoty pro atributy zdroje, ale jejich hodnoty atributů překrytí jsou prázdné. Prvky vzniklé z geometrie překrytí mají hodnoty pro atributy překrytí, ale jejich hodnoty atributů zdroje jsou prázdné.
Možnost Symetrický rozdíl podporuje pouze porovnávání polygon/polygon.
Symetrický rozdíl: polygon/polygon
