Kreslení plošného zatížení s hostitelem nebo bez hostitele

Nakreslete plošné zatížení na konstrukční podlahy nebo konstrukční stěny.

1. Klikněte na kartu Analýzapanel Zatížení možnost Zatížení.
2. Klikněte na kartu Upravit | Umístit zatíženípanel Zatížení Plošné zatížení.
3. Na paletě Vlastnosti vyberte hodnotu pro možnost Zatěžovací stav.
4. Pro parametr Orientovat k vyberte možnost Projekt nebo Pracovní rovina.

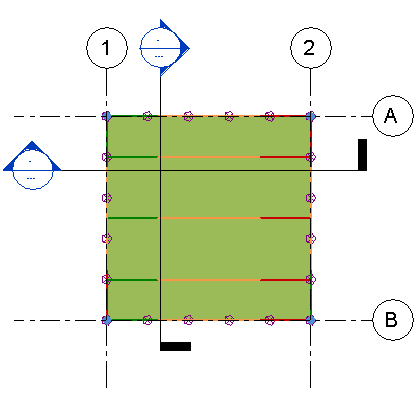

5. Podle potřeby načrtněte do modelu plošná zatížení. Vyberte například obdélníkový nástroj náčrtu a klikněte na rohy podlahy.

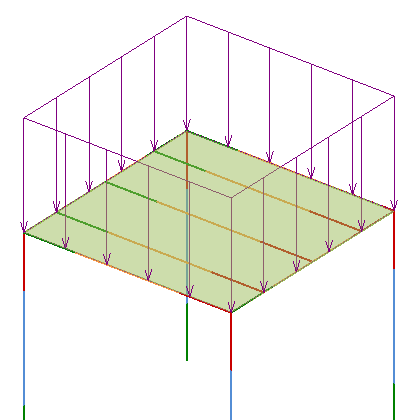

   Poznámka: Symboly zatížení se zobrazují v 3D analytických pohledech nebo v bokoryse jako čáry se šipkami, například jako znázorněné plošné zatížení.


Umístění hoštěného plošného zatížení

Pro umístění hoštěných zatížení je možné vybrat pouze analytický model. Fyzikální geometrie komponent zatížení nepřijme.

1. Po dokončení náčrtu klikněte na kartu Vytvořit ohraničení plošného zatíženípanel Plošné zatíženíDokončit plošné zatížení.
2. Klikněte na kartu Analýzapanel Zatížení Zatížení.
3. Klikněte na kartu Upravit | Umístit zatíženípanel Zatížení možnost Hoštěné plošné zatížení.
4. Na paletě Vlastnosti vyberte hodnotu pro možnost Zatěžovací stav.
5. U parametru Orientovat k vyberte možnost Projekt nebo Místní souřadnicový systém hostitele.
6. Vyberte komponentu, na kterou chcete umístit instanci zatížení, například konstrukční podlahu. Plošné zatížení lze použít na rozsah prvku.
