Při vytváření energetického analytického modelu se pomocí softwaru nejprve zjistí geometrie a zkontroluje se, zda u analytického modelu existují požadované informace.
Setrvání a viditelnost energetického analytického modelu
Aktuálně není k dispozici žádný pohled nebo možnost uložení energetického analytického modelu stavebního prvku (EAM) přímo v aplikaci Revit, protože je generován při každém spuštění energetické simulace.
Velikost, složitost a kvalita modelu aplikace Revit
Obsah a konfigurace modelu aplikace Revit se značně liší, a i když je režim stavebního prvku pro energetickou analýzu navržen pro použití v mnoha situacích, existují jistá omezení. Kvůli časovým omezením a omezením paměti se s větším objemem měřeným pomocí obdélníkového ohraničujícího kvádru obklopujícího model prodlužuje čas potřebný k vytvoření modelu EAM.
Aktuální omezení objemu je přibližně 20 000 000 krychlových stop (na základě výchozího analytického prostoru a hodnot rozlišení povrchu), jehož zpracování může trvat hodinu i déle. Modely se obvykle vytvoří během několika sekund až minut. Další podmínky, které mohou ovlivnit neúplnost modelu EAM jsou uvedeny v tabulce níže.
| Podmínka | Popis | Zmírnění |
|---|---|---|
| Chybějící prvky, prvky, které nejsou nastaveny jako ohraničení místnosti, a/nebo ‚mezery‘ > 1,5'-3' | Prostory obsahující model EAM jsou určeny na základě koncepce typu ‚výplně přehlcení‘ používajícího stavební prvky nastavené jako ohraničení místnosti. Zatímco malé mezery a přesahy lze zpracovat, pokud prvky zcela chybí, nejsou nastaveny jako ohraničení místnosti nebo se vyskytují mezery větší než přibližně 1,5 až 3 stopy (což lze upravit pomocí rozlišení analytického prostoru), prostor „unikne“ a tyto součásti budovy budou ve vytvořeném modelu EAM vynechány. Při zobrazení modelu EAM pomocí nástroje analýzy jiného výrobce může být právě toto příčinou nezobrazení součástí. Konkrétním znakem této situace je vytvoření mnoha povrchů typu Stín, které mohou brzy překročit meze aktuální simulace (viz meze DOE2 v části o známých problémech níže). Poznámka: Jestliže prostor unikne do vnějšího prostoru, bude vynechán v modelu EAM. Může se ale také stát, že některé vnitřní prostory vniknou do sebe a sloučí se do jednoho vnitřního prostoru.
|
Zobrazte model aplikace Revit a zkontrolujte:
|
| Rodiny na místě | Pokud se klíčové prvky pláště budovy skládají z rodin na místě, nebudou do vytvořeného modelu EAM zahrnuty. | Rodiny na místě nejsou aktuálně podporovány. |
| Sloupy | Do modelu EAM nebudou zahrnuty povrchy, kromě některého stínování. | Sloupce nejsou aktuálně podporovány a v závislosti na velikosti mohou nebo nemusí mít značný vliv na platnost energetické analýzy. |
| Malé prostory a povrchy | Prostory nebo povrchy, jejichž šířka je menší než přibližně 1,5' až 3', nemusí být v modelu EAM zahrnuty, stejně jako prostory obklopené větším přilehlým prostorem. | Velmi malé prostory a povrchy nejsou aktuálně podporovány, ale pravděpodobně nebudou mít velký vliv na platnost energetické analýzy. Pomocí nastavení rozlišení analytického prostoru a rozlišení analytického povrchu upravte mezery a hranice. |
| Otvory v zakřivených stěnách | Povrchy s otvory v zakřivených stěnách v aplikaci Revit nebudou do vytvořeného modelu EAM zahrnuty. | Otvory v zakřivených stěnách nejsou aktuálně podporovány. |
Důležité upozornění
Zvláště opatrní byste měli být při snižování hodnot rozlišení analytického prostoru a povrchu, protože čas potřebný k vytvoření modelu EAM se velmi prodlouží. Podle stejného principu se zvýšením hodnot těchto parametrů čas potřebný k vytvoření modelu EAM výrazně zkrátí.
Snižování těchto hodnot nemusí vždy vést k přesnějšímu modelu EAM. Například při nižším rozlišení analytického prostoru mohou menší mezery existující mezi prvky aplikace Revit způsobit, že některé prostory nebudou do modelu EAM zahrnuty. Protože je tento algoritmus poněkud nestandardní, doporučujeme experimentovat s různými hodnotami v různých modelech, abyste lépe pochopili, jak algoritmus funguje.
Rozlišení analytického prostoru
Jedná se o primární parametr, který ovlivňuje přesnost a čas potřebný ke zpracování modelu EAM. Tato hodnota v podstatě definuje minimální vzdálenost mezery mezi prvky aplikace Revit, které budou při identifikaci prostorů modelu EAM ignorovány. Na základě fungování algoritmu odpovídá maximální vzdálenost mezi prvky aplikace Revit, které mohou být při identifikaci prostorů modelu EAM ignorovány, dvojnásobku nastavení rozlišení analytického prostoru. Tuto skutečnost lze ilustrovat následovně:

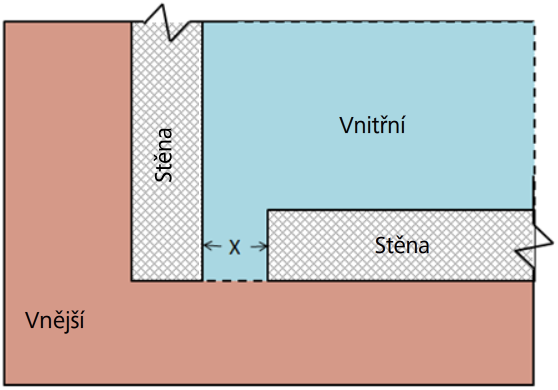

Půdorysný pohled na dvě stěny ohraničující vnitřní prostor s mezerou mezi nimi o velikosti X
Pokud je rozlišení analytického prostoru rovno 1' 6", pak:
- Pokud je X < 1' 6", bude mezera ignorována a prostor modelu EAM bude vytvořen.
- Pokud je X > 1' 6" a < 3', potom mezera může nebo nemusí být ignorována.
- Pokud je X > 3', nebude mezera ignorována a prostor modelu EAM nebude vytvořen.
Minimální hodnota = 6"
Maximální hodnota = 10'
Rozlišení analytického povrchu
Tento parametr v podstatě určuje schopnost algoritmu najít jednotlivé analytické povrchy. Hodnota tohoto parametru by měla být menší než nejmenší rozměr kteréhokoli povrchu, jenž chcete do modelu EAM zahrnout. Tuto skutečnost lze ilustrovat následovně:

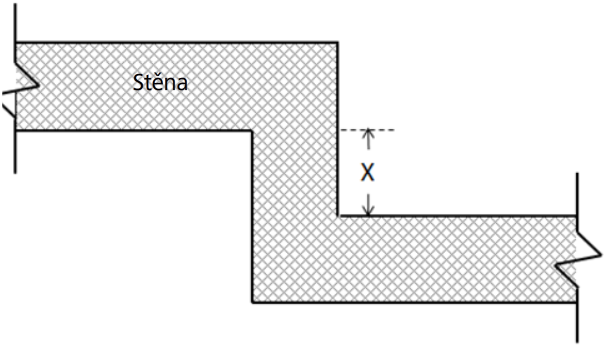

Půdorysný pohled stěny s řezem o velikosti
Pokud rozlišení analytického povrchu = 1', potom:
- Pokud X < 1', potom povrch modelu EAM pro tento řez stěny nebude vytvořen.
- Pokud X > 1' a < 2', potom povrch modelu EAM pro tento řez stěny může nebo nemusí být vytvořen.
- Pokud X > 2', potom povrch modelu EAM pro tento řez stěny bude vytvořen.
Tvar a přesnost energetického analytického modelu
Pokud vezmeme v úvahu povahu automatického vytváření modelu EAM ze stavebních prvků a aktuální možnosti tohoto algoritmu, tvar a přesnost geometrie výsledného modelu EAM se mohou vzhledově odlišovat od geometrie typu uzavřené skořepiny ručně vytvořené pomocí tradičních nástrojů a procesů. V závislosti na konfiguraci prvků aplikace Revit mohou být často vytvořeny uzavřené skořepiny. Běžně se však mohou vyskytovat i mezeny mezi povrchy modelu EAM a roztřepené hrany. I když tyto možnosti vypadají při simulaci neobvykle nebo nejsou výhodné, nemusí mít velký vliv na platnost energetické analýzy, zejména v prvotní fázi návrhu.
Hodnoty objemu a oblastí povrchů modelu EAM neodráží přesnou hodnotu, která může být určena jinak pomocí odlišných předpokladů. Obecně platí, že plochy a objemy se pohybují v rámci přibližně -10 %, ale rozdíl může být někdy větší. Přestože to může mít výraznější vliv na přesnost energetické analýzy, model EAM by měl být stále ve většině případů platný.
Vzít v úvahu musíte především čas potřebný k výpočtu modelu EAM a požadovaná přesnost. Ve srovnání s ručně vytvořenými modely EAM se ušetří hodně času, aniž by byl nutný kompromis při zachycení hlavních geometrických charakteristik budovy, které ovlivňují spotřebu energie. Úpravy parametrů rozlišení analytického prostoru a povrchu lze použít ke zlepšení tvaru a přesnosti energetického analytického modelu nebo zkrácení času zpracování při vytváření energetického analytického modelu.
Další známé problémy
- Možnosti návrhu v aplikaci Revit: Tyto možnosti nejsou podporovány a pro energetickou analýzu pomocí režimu stavebního prvku lze použít pouze hlavní model. Jakékoli prvky v možnosti návrhu, které tvoří celkový plášť budovy, mohou způsobit uniknutí prostorů a jejich nezahrnutí do analýzy.
- Prvky místností/prostorů aplikace Revit: I když model EAM vytvořený ze stavebních prvků pracuje nezávisle na geometrii prvku místnosti nebo prostoru, pokud je prvek přítomen, budou data, například název místnosti či obsazení prostoru, osvětlení a vybavení atd. použita v energetické analýze. V modelu EAM se však mohou používat data pouze z jednoho objektu místnosti nebo prostoru aplikace Revit v případě každého prostoru modelu EAM.
- Linie oddělující prostory/místnosti aplikace Revit: Pokud existují, jsou použity k vytvoření samostatných prostorů modelů EAM. V současnosti nejsou však mezi přilehlými prostory, kde existují čáry oddělení, vytvořeny žádné povrchy. To znamená, že mezi dvěma prostory není simulován žádný přenos tepla. Za předpokladu, že oba prostory mají stejně nastavené body podmínky a teploty, bude mít tato situace minimální dopad na platnost energetické analýzy.
- Omezení modulu DOE2: V aplikaci Green Building Studio má podkladový modul energetické simulace DOE 2.2 určitá omezení počtu prostorů a povrchů modelu EAM, které může zpracovat. Velmi rozsáhlé a složité modely aplikace Revit mohou tyto meze překročit.
