Přizpůsobení analytických stěn dle jiných prvků

Upravte prvek analytické stěny vzhledem k ostatním analytickým prvkům.

Pomocí nástroje Úprava stěny můžete přizpůsobit analytickou stěnu:

Přizpůsobení analytických stěn jiným prvkům

Klikněte na kartu Analýzapanel Nástroje analytického modelu možnost Analytická úprava.
Klikněte na panel Upravit analytický model Úprava stěn.
Vyberte koncovou hranu analytické stěny, kterou chcete upravit jako zdrojový analytický prvek. Jako zdrojový analytický prvek můžete vybrat pouze vertikální koncové hrany stěny.
Vyberte cílový analytický prvek. Prvky, které lze vybrat jako cílové analytické prvky, se zvýrazní, když na ně umístíte kurzor myši.
Kliknutím na panel Vybrat Upravit potvrďte změny a ukončete nástroj Úprava stěn. Stále pracujete v režimu analytických úprav. Můžete pokračovat v úpravě analytických prvků.
Kliknutím na tlačítko (Dokončit režim úprav) uložíte změny a ukončíte režim analytických úprav. Chcete-li režim analytických úprav ukončit bez uložení změn, klikněte na tlačítko Storno.

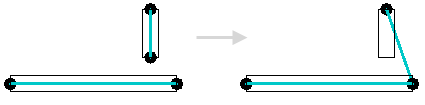

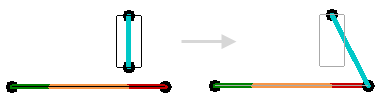

Chcete-li upravit analytickou stěnu tak, aby její koncová hrana odpovídala druhé analytické stěně, vyberte jako cílový prvek vertikální koncovou hranu druhé stěny.

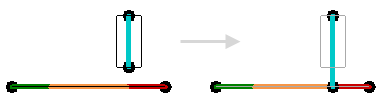

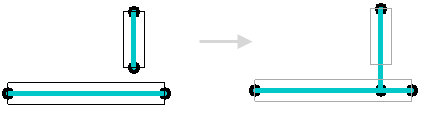

Chcete-li upravit analytickou stěnu tak, aby její koncová hrana dosahovala k povrchu druhé analytické stěny, vyberte jako cílový prvek horní hranu druhé stěny.

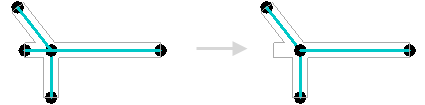

Chcete-li upravit analytické stěny na společném průsečíku, například na této stěně, která mírně přesahuje dvě další, vyberte jedenu z dalších stěn.

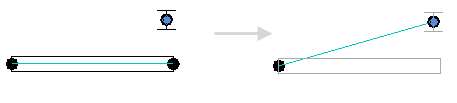

Chcete-li upravit analytickou stěnu tak, aby její koncová hrana odpovídala koncovému uzlu nosníku, vyberte jako cílový prvek tento koncový uzel nosníku.

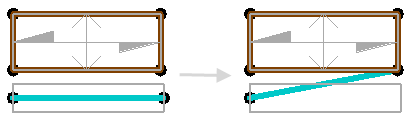

Chcete-li upravit analytickou stěnu tak, aby její koncová hrana dosahovala k nosníku, vyberte jako cílový prvek tento analytický nosník.
