Popisek detailu je prvek poznámky, který označuje umístění detailu v nadřazeném pohledu.
- V Editoru rodin vytvořte rodinu záhlaví detailu a definujte tvar záhlaví detailu a informace, které bude obsahovat.
- V projektu vytvořte popisek projektu a zadejte rodinu záhlaví detailu, která se má použít, a poloměr rohů bubliny detailu.
- Chcete-li definovat tloušťku, barvu a styl čáry bubliny detailu a odkazové čáry, klikněte na kartu Správa
panel Nastavení rozevírací seznam Další nastavení a vyberte odpovídající nástroj.

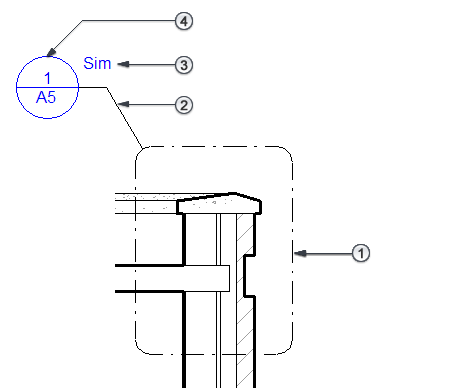

Popisek detailu obsahuje následující části:
Bublina detailu. Čára nakreslená okolo části nadřazeného pohledu, která definuje oblast detailu. -
Odkazová čára. Čára, která spojuje záhlaví detailu s bublinou detailu.
Referenční štítek. Pouze pro referenční detail. Text zobrazený ve popisku detailu, který poskytuje informace o detailu. -
Záhlaví popisku. Symbol, který označuje detail. Při umístění detailu do výkresu se ve výchozím nastavení zobrazí v záhlaví detailu odpovídající číslo detailu a výkresu.
