Pro styly lineárních kót lze vytvářet kóty vedené od základny a kóty druhé souřadnice.

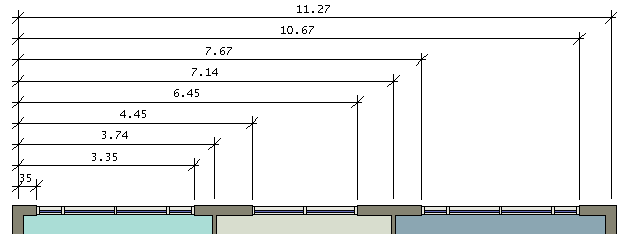

Kóty vedené od základny

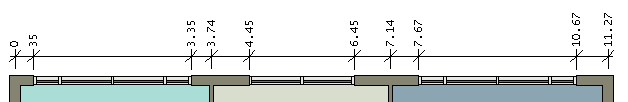

Kóty druhé souřadnice
Kóty vedené od základny a kóty druhé souřadnice lze vytvářet pro styly lineárních kót. Mezi styly lineárních kót patří šikmé, délkové a výškové kóty. Chcete-li vytvořit kótu vedenou od základny nebo kótu druhé souřadnice pro tyto styly lineárních kót, je třeba upravit parametr typu Řetězová kóta. Protože se jedná o parametr typu, můžete vytvořit nový styl lineární kóty základny nebo kóty druhé souřadnice tak, aby úpravou tohoto parametru nebyly ovlivněny jakékoli základové kóty v projektu.
Kóty vedené od základny a kóty druhé souřadnice lze exportovat do formátů CAD.
Upozornění: Kóty délky oblouku jsou lineární kóty a mají parametry (Typ řetězové kóty a Nastavení kóty druhé souřadnice) pro vytvoření kót vedených od základny nebo kót druhé souřadnice, tyto parametry však nemají žádný vliv na kóty délky oblouku.
