Definování alternativních kótovacích jednotek

Můžete zobrazit alternativní kótovací jednotky spolu s primárními jednotkami pro všechny typy trvalých a výškových kót. Pokud například definujete alternativní kótovací jednotky, můžete umístit kóty, které automaticky zobrazují primární jednotky (například stopy a zlomkové palce) a alternativní jednotky (například milimetry).

Chcete-li použít alternativní kótovací jednotky pro konkrétní typ kóty, například pro položku Zarovnané, upravte vlastnosti typu pro typ Zarovnaná kóta. Alternativní jednotky se zobrazí pro všechny kóty vytvořené pomocí tohoto typu.

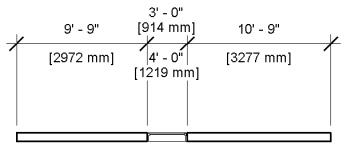

V následujícím příkladu jsou pro typ Zarovnaná kóta určeny alternativní jednotky. Vlastnosti typu jsou nastaveny tak, aby zobrazovaly alternativní jednotky pod primárními jednotkami a obsahovaly symbol jednotky (mm) a předponu a příponu (hranaté závorky).

Definování alternativních kótovacích jednotek

1. Na panelu Kóta na kartě Poznámky klikněte na typ kóty, pro který chcete definovat alternativní jednotky.
2. Na paletě Vlastnosti klikněte na možnost Upravit typ.
3. V dialogu Vlastnosti typu vyberte pro položku Alternativní jednotky jednu z následujících možností:
   • Vpravo – Alternativní jednotky se zobrazí vpravo od primárních jednotek.
   • Pod – Alternativní jednotky se zobrazí pod primárními jednotkami.
4. Chcete-li určit položku Formát alternativních jednotek, kliknutím na tlačítko otevřete dialog Formát, změňte podle potřeby nastavení a klikněte na tlačítko OK:
   1. Zrušte zaškrtnutí políčka Použít nastavení projektu (pokud je vybrané).
   2. V nabídce Jednotky vyberte příslušnou jednotku.
   3. V nabídce Zaokrouhlení vyberte hodnotu desetinného místa. Pokud v nabídce vyberete možnost Vlastní, zadejte hodnotu do textového pole Přírůstek zaokrouhlení.
   4. Pokud to nabídka umožňuje, vyberte možnost Symbol jednotky.
   5. Vyberete-li možnost Potlačit 0, skryjí se počáteční nuly na kótách, například v takových případech jako 0' 6". Tato možnost je k dispozici pouze u stop a zlomkových palců.
5. Případně určete možnosti Předpona alternativních jednotek a Přípona alternativních jednotek.

   Můžete například určit, aby se alternativní jednotky zobrazily v hranatých závorkách: [1200 mm]

Poznámky

• Pokud je vybrána možnost Zobrazit výšku otvoru (pouze pro typy Zarovnané, Lineární a Kóta délky oblouku), alternativní jednotky se podle potřeby zobrazí pro vertikální i horizontální výšku otvoru.
• U souřadnic bodů se alternativní jednotky také zobrazují pro pohled, pokud je vybrán parametr typu Zahrnout výšku.
• U výškových kót se alternativní jednotky zobrazí pro horní a dolní výšky.
• Pokud je pro kótu určena položka Text rovnosti (EQ) nebo Vzorec rovnosti, alternativní jednotky se nezobrazí.
