Legenda na výkresu, stejně jako legenda mapy, pomáhá profesionálům správně interpretovat výkresy.
Do sady stavební dokumentace je možné zahrnout tyto typy legend:
- Legenda komponent: seznam komponent použitých v modelu budovy spolu s detaily o jejich konstrukci, reprezentaci ve výkresech nebo vizuálním vzhledu.
- Legenda klíčové poznámky: seznam klíčových poznámek, které slouží ke zdokumentování stavebního modelu.
- Legenda symbolů: seznam symbolů, které jsou ve výkresech použity.

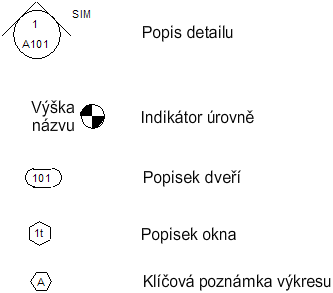

Příklad legendy symbolů
Příklad legendy konstrukčních symbolů
Chcete-li přidat legendu na výkres
- Vytvořte v projektu pohled legendy.
- Otevřete výkres, kam chcete umístit pohled legendy.
- V Prohlížeči projektu rozbalte položku Legendy, klikněte na název pohledu legendy, přetáhněte jej na kreslicí plochu a kliknutím ji umístěte na výkres.
Pohled legendy je možné umístit na více výkresů.
- (Volitelné) V případě legendy komponent nebo legendy symbolů skryjte nadpis.
- (Volitelné) V případě legendy klíčových poznámek proveďte následující:
- Filtrujte legendu na základě pohledů obsažených na výkresu.
- Změňte způsob, jakým se legenda klíčových poznámek zobrazuje na výkresu.
