Pokud se pohled kvůli velikosti nevejde na jeden výkres, můžete pro pohled vytvořit více výkresů, rozdělit jej na části a zobrazit jednu část na každém výkresu.
Tento postup lze také použít, pokud je pohled na jeden výkres příliš vysoký nebo široký, a vy chcete zobrazit části pohledu na stejném výkresu vedle sebe.
Pro vyřešení těchto problémů použijte závislé pohledy následujícím způsobem.

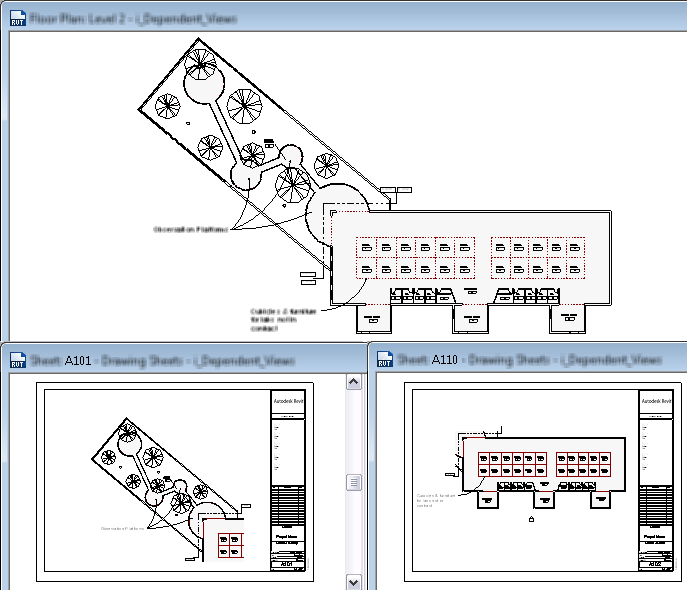

Zobrazení pohledu na více výkresech
- V projektu vytvořte a připravte pohled, který chcete rozdělit na části.
Přidejte poznámky, detaily, kóty a další požadované informace.
- Vytvořte závislé pohledy.
Viz část Vytvoření závislých pohledů.
- V každém závislém pohledu zobrazte pomocí oblastí oříznutí ty části modelu, které se mají zobrazit v daném pohledu a poznámky, které se mají zahrnout. Jestliže se v závislém pohledu zobrazují nechtěné poznámky nebo prvky modelu, klikněte pravým tlačítkem na prvek a klikněte na možnost Skrýt v pohledu
Prvky. - V primárním pohledu přidejte čáry zarovnání, abyste označili, kde se má pohled rozdělit.
- V každém závislém pohledu zobrazte pomocí oblastí oříznutí ty části modelu, které se mají zobrazit v daném pohledu a poznámky, které se mají zahrnout. Jestliže se v závislém pohledu zobrazují nechtěné poznámky nebo prvky modelu, klikněte pravým tlačítkem na prvek a klikněte na možnost Skrýt v pohledu
- Vytvořte výkresy, kam se umístí závislé pohledy.
- Přidejte závislé pohledy do příslušných výkresů.
- (Volitelné) Přidejte reference pohledu do primárního pohledu.
Reference pohledu označují výkres, kde se zobrazuje každý závislý pohled.
