Při výběru lineární kóty můžete určit její odsazení od prvku, který slouží jako reference, a referenční bod kóty.
- Vytvořte lineární kótu mezi dvěma či více prvky (například mezi dvěma stěnami).
- Vyberte kótovací čáru.

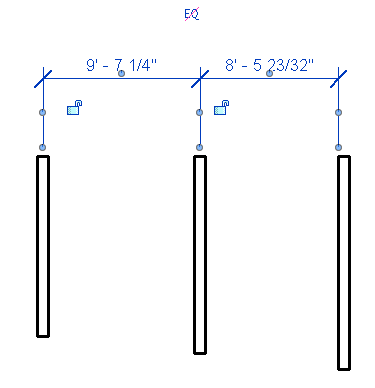

Na vynášecích čarách se zobrazí modré ovládací prvky.
- Umístěte ukazatel myši na jeden z modře zbarvených ovládacích prvků na konci vynášecí čáry a jeho přetažením určete odsazení mezi vynášecí čárou a prvkem. V případě potřeby vyberte jiné ovládací prvky a upravte odstup kóty. Rovnoběžné kótovací čáry budou mít stejný odstup. Tip: Při přesunování prvku označeného kótovací čárou zůstává odstup konstantní.
