Rozsah pohledu

Rozsah pohledu je sada horizontálních rovin, které řídí viditelnost a zobrazení objektů v půdorysném pohledu.

Každý půdorysný pohled obsahuje vlastnost nazývanou rozsah pohledu, která je také známá jako viditelný rozsah. Horizontální roviny, které definují rozsah pohledu, jsou možnosti Nahoru, Rovina řezu a Dolů. Horní a dolní roviny oříznutí představují nejvyšší a nejnižší část rozsahu pohledu. Rovina řezu je rovina, která určuje, v jaké výšce se konkrétní prvky v pohledu zobrazí jako oříznuté. Tyto tři roviny definují hlavní rozsah pohledu.

Hloubka pohledu je další rovina mimo primární rozsah. Změnou hloubky pohledu se zobrazí prvky pod dolní rovinou oříznutí. Ve výchozím nastavení se hloubka pohledu shoduje s dolní rovinu oříznutí.

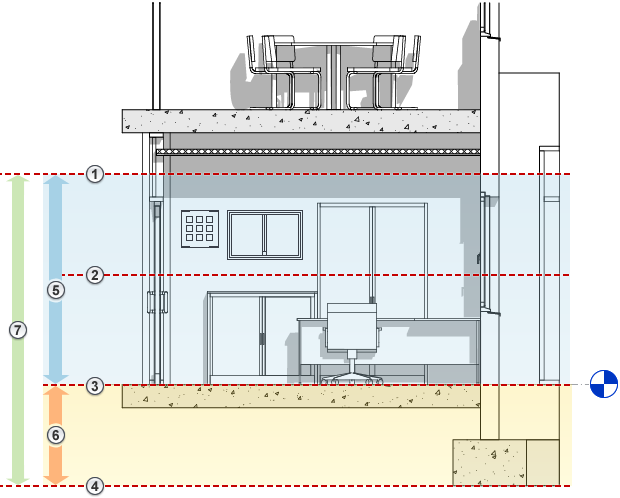

V následujícím bokorysném pohledu je zobrazen rozsah půdorysného pohledu: Nahoru , Rovina řezu , Dolů , Odsazení (od dolní části) , Primární rozsah a Hloubka pohledu .

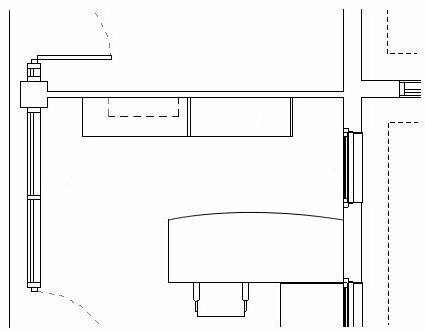

V půdorysném pohledu na pravé straně je zobrazen výsledek pro tento rozsah pohledu.

Zobrazení prvků v půdorysném pohledu

• Prvky mimo rozsah pohledu se nezobrazí v pohledu, pokud nezadáte podklad, díky kterému se zobrazí podlaží mimo rozsah pohledu. Další informace o vlastnosti pohledu Podklad naleznete v části Vlastnosti pohledu.
• Prvky se zobrazí v půdorysném pohledu pomocí tloušťky čáry řezu, tloušťky čáry v pohledu nebo stylu čáry <Za> podle pravidel popsaných v částech níže.
  • Chcete-li změnit zobrazení tloušťky čar pro ořezané prvky a prvky promítání, použijte nástroj Styly objektů.
  • Chcete-li změnit zobrazení stylu čáry <Za>, použijte nástroj Styly čar.
• Zobrazení prvků v pohledech průmětů stropních půdorysů (RCP) je podobné jako v půdorysných pohledech s tou výjimkou, že objekty jsou zobrazeny zespodu a zrcadleny.

Prvky protnuté rovinou řezu

V půdorysném pohledu se v aplikaci Revit používají následující pravidla k zobrazení prvků, které jsou protnuty rovinou řezu:

• Tyto prvky jsou nakresleny pomocí tloušťky čáry řezu kategorie prvku.
• Pokud kategorie prvku nemá tloušťku čáry řezu, kategorii nelze ořezat. Prvek je nakreslen pomocí tloušťky čáry v pohledu.

Výjimky pro zobrazení prvků protnutých rovinou řezu zahrnují následující možnosti:

• Stěny kratší než 6 stop (přibližně 2 m) nejsou ořezány, a to ani v případě, že protínají rovinu řezu.

  Těchto 6 stop (nebo 2 m) se měří od horní strany ohraničujícího kvádru ke spodní hranici hlavního rozsahu pohledu. Pokud například vytvoříte stěny, jejichž horní část je 6 stop nad dolní rovinou oříznutí, stěna je oříznuta v rovině řezu. Když bude horní část stěny ve vzdálenosti nepřesahující 6 stop, zobrazí se celá stěna jako průmět, i když protíná rovinu řezu. K tomuto chování dochází vždy, když je u stěny nastavena vlastnost Horní vazba jako Nepřipojená.

• Pro některé kategorie jsou jednotlivé rodiny definovány s nebo bez možnosti ořezání. Pokud je rodina definována jako bez možnosti ořezání a její prvky protínají rovinu řezu, jsou prvky nakresleny pomocí tloušťky čáry v pohledu. Viz část Rodiny bez možnosti ořezávat vloženými.

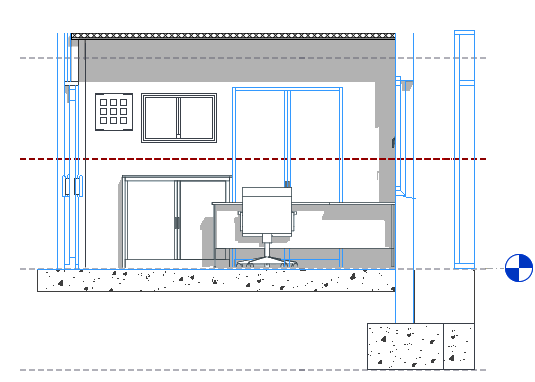

V následujícím bokorysném pohledu značí modré zvýraznění prvky, které protínají rovinu řezu.

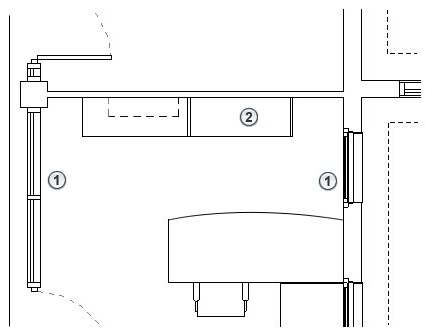

V půdorysném pohledu na pravé straně se zobrazí následující možnosti:

prvky, které jsou nakresleny pomocí tloušťky čáry řezu (stěny, dveře a okna),

prvky, které jsou nakresleny pomocí tloušťky čáry v pohledu bez možnosti ořezání (truhlářské výrobky).

Prvky pod rovinou řezu a nad dolní rovinou oříznutí

V půdorysném pohledu se pomocí aplikace Revit nakreslí tyto prvky pomocí tloušťky čáry v pohledu kategorie prvku.

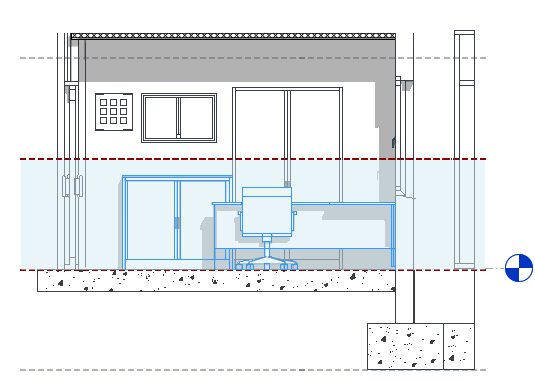

V následujícím bokorysném pohledu označuje modré zvýraznění prvky, které jsou pod rovinou řezu a nad dolní rovinou oříznutí.

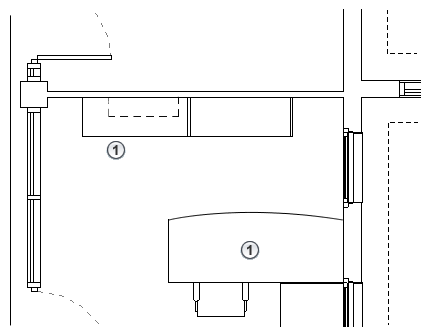

V půdorysném pohledu na pravé straně se zobrazí následující možnosti:

prvky, které jsou nakresleny pomocí tloušťky čáry v pohledu, protože nejsou protnuté rovinou řezu (skříňka, stůl a židle).

Prvky pod dolní rovinou oříznutí a v rámci hloubky pohledu

Prvky v rámci hloubky pohledu jsou nakresleny pomocí stylu čáry <Za> bez ohledu na kategorii prvku.

Výjimky: U podlaží, konstrukčních podlah, základových desek, schodišť a ramp umístěných mimo rozsah pohledu se používá upravený rozsah, který je 4 stopy (přibližně 1,22 metru) pod dolní hranicí hlavního rozsahu. V rámci upraveného rozsahu jsou prvky nakresleny pomocí tloušťky čáry v pohledu pro kategorii. Pokud existují mimo tento upravený rozsah, ale v rámci hloubky pohledu, jsou dané prvky nakresleny pomocí stylu čáry <Za>.

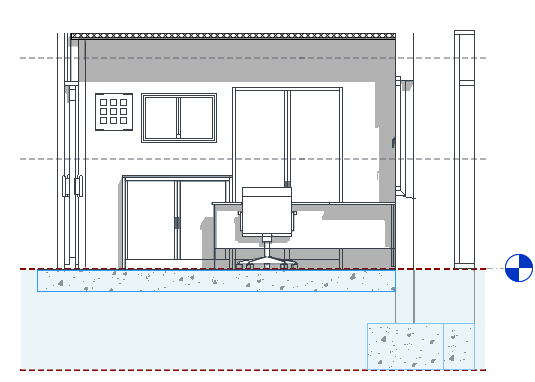

Například v následujícím bokorysném pohledu označuje modré zvýraznění prvky, které se objeví pod dolní rovinou oříznutí a v rámci hloubky pohledu.

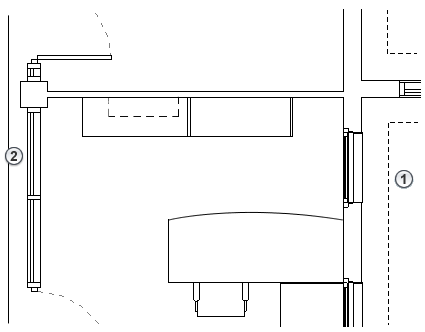

V půdorysném pohledu na pravé straně se zobrazí následující možnosti:

prvek (základ) v rámci hloubky pohledu, který je nakreslen pomocí stylu čáry <Za>,

prvek, který je nakreslen pomocí tloušťky čáry v pohledu pro kategorii, protože splňuje podmínky výjimky.

Prvky nad rovinou řezu a pod horní rovinou oříznutí

Tyto prvky jsou zobrazeny v půdorysném pohledu, pokud jsou jejich kategorie okna, truhlářské výrobky nebo obecný model. Prvky v těchto třech kategoriích jsou nakresleny pomocí tloušťky čáry v pohledu jako při pohledu shora.

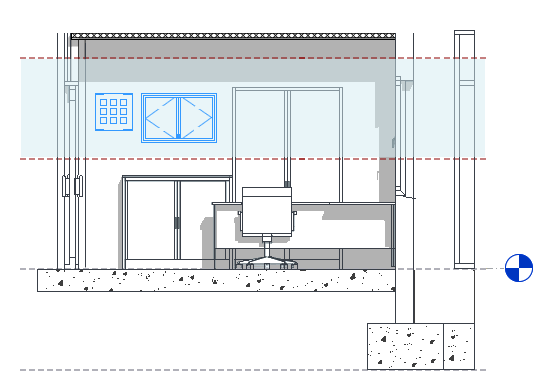

Například v následujícím pohledu označuje modré zvýraznění prvky, které se objeví mezi horní částí rozsahu pohledu a rovinou řezu.

V půdorysném pohledu na pravé straně se zobrazí následující možnosti:

nástěnné truhlářské výrobky, které jsou nakresleny pomocí tloušťky čáry v pohledu. V tomto případě je styl přerušované čáry v pohledu definován v rodině truhlářských výrobků.

nástěnné svítidlo (kategorie osvětlení), které není nakresleno v půdorysném pohledu, protože jeho kategorií nejsou okna, truhlářské výrobky nebo obecný model.
