Ovládání chování zobrazení šipek kót

Pokud jsou segmenty kótovací čáry příliš malé pro umístění šipek, můžete změnit způsob zobrazení šipek kót.

Poznámka: Tyto parametry jsou aktivní pouze v případě, že je typ značky zaškrtnutí nastaven na šipku.

1. Na kreslicí ploše vyberte některou kótu.
2. Na paletě Vlastnosti klikněte na možnost (Upravit typ).
3. V dialogu Vlastnosti typu lze v části Grafika provádět následující úpravy:

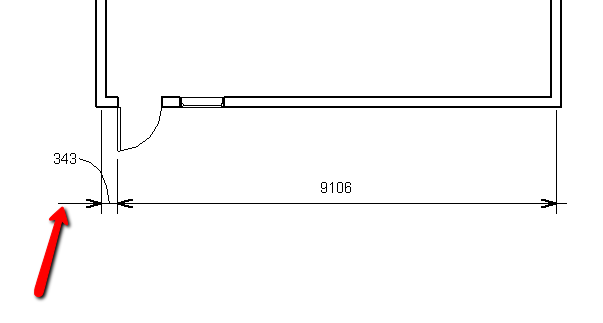

   • Převrácené protažení kótovací čáry: Pokud se kótovací šipka převrátí, můžete pomocí tohoto parametru určit délku kótovací čáry za převrácenými šipkami. Délka je měřena od konce šipky.

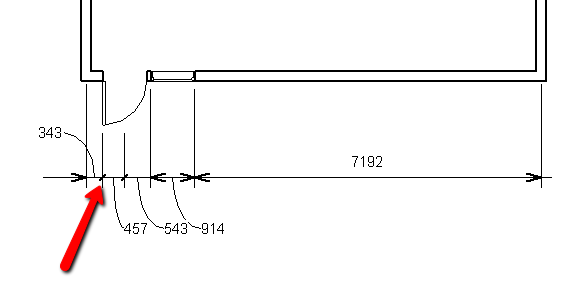

   • Vnitřní značka zaškrtnutí: Určuje zobrazení značky zaškrtnutí na vnitřních vynášecích čarách, pokud jsou sousední segmenty kótovací čáry pro šipky příliš krátké. Pokud k tomu dojde, konce řetězové kóty s krátkým segmentem se převrátí a na vnitřních vynášecích čarách se zobrazí určená vnitřní šipka.

4. Klikněte na tlačítko OK.
