Sloupce mimo osnovu se nezarovnají do typického alfanumerického zakreslení, protože leží mimo průsečíky osnovy. Aplikace Revit provádí kompenzaci výpočtem a zobrazuje jejich odsazení k blízkým sloupcům osnovy. Určení kladných a záporných značek je založeno na umístění sloupce vzhledem k průsečíku a na typu čar osnov, ke kterým se přidružují.
| Instance sloupce | Popis |
|---|---|

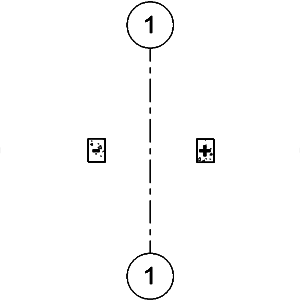

 Vpravo +, Vlevo – |
Čáry osnovy rovnoběžně se severem |

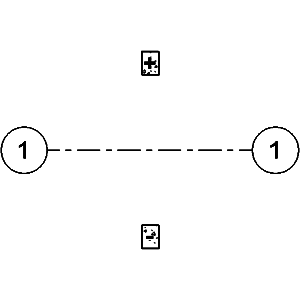

 Nad +, Pod – |
Čáry osnovy kolmo k severu |
 Vpravo +, Vlevo – |

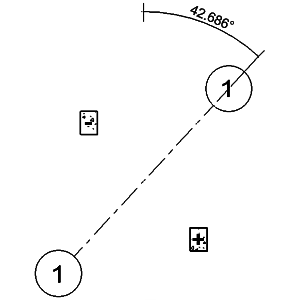

Čáry osnovy pod úhlem 42,686° nebo méně |

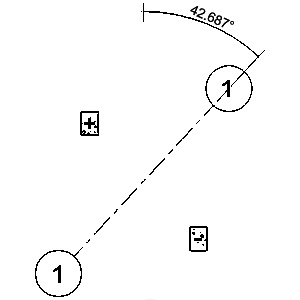

 Nad +, Pod – |
Čáry osnovy pod úhlem 42,687° nebo více |

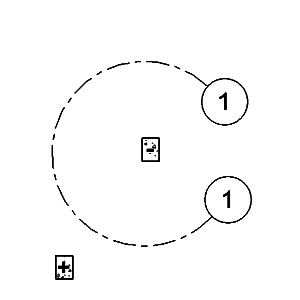

 Dovnitř –, Ven + |
Čáry osnovy jako oblouk nebo kružnice |
Pokud sloupec leží ve stejné vzdálenosti ke dvěma nebo více průsečíkům osnovy, můžete vybrat průsečík jako v průsečíku více čar osnovy.
Viz část Instance sloupců v průsečících více čar osnovy.
U těchto asociací v místě si všimněte, jak se vytvoří Značka umístění pro sloupec mimo osnovu.
| Instance sloupce | Značka umístění sloupu |
|---|---|
 |

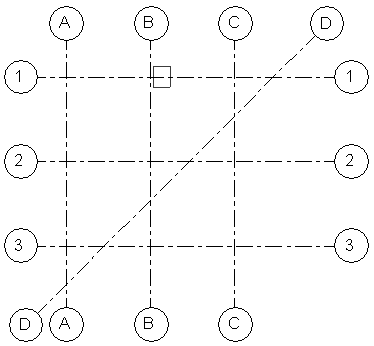

B(1’ - 6”)-1 |
 |

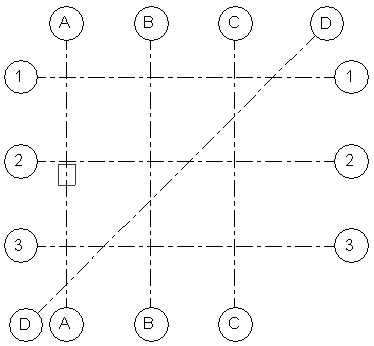

A-2(-1’ - 8 3/8”) |
 |

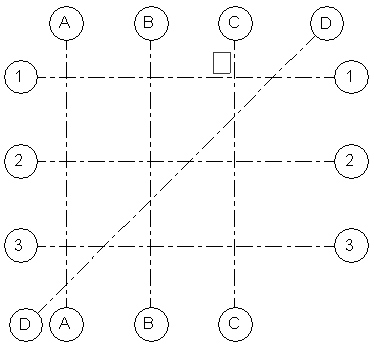

C(-1’ - 8”)-1(1’ - 8”) |
 |
D-2(-1’ - 8 3/8”) |
 |

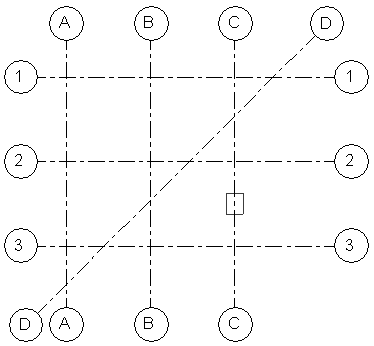

Ekvidistantní sloupec: C-2(-5’ - 0”) nebo C-3(5’ - 0”) |
