Můžete určit délku oblouku u všech existujících a nových poznámek revizních obláčků v projektu.

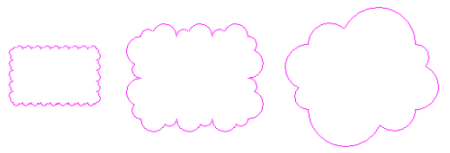

Hodnota Délka oblouku určuje délku oblouku všech existujících a nových poznámek revizních obláčků v projektu. Tato hodnota nastaví minimální délku oblouku pro segment se dvěma oblouky, který se používá pro kreslení poznámek revizních obláčků. Na následujícím obrázku si všimněte, že větší délka oblouku zvýší velikost oblouků ve tvaru obláčku.
- Klikněte na kartu Pohled
panel Kompozice výkresu
(Vydání/revize výkresu). - V dialogu Vydání/revize výkresu zadejte hodnotu možnosti Délka oblouku. (Jednotky pro danou hodnotu jsou určeny jednotkami projektu parametru Délka.)
- Klikněte na tlačítko OK.
