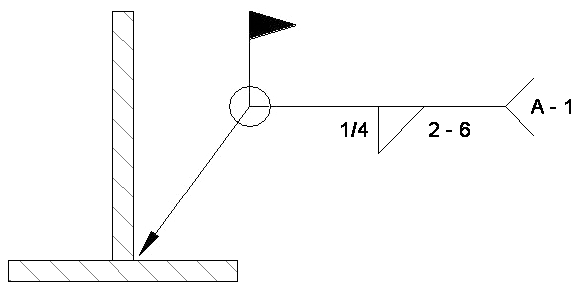

Přidání symbolu svaru k pohledu

Symboly svarů jsou specifické pro poznámky pohledů. Objevují se jen v těch pohledech, do kterých je přidáte.

1. Klikněte na kartu Poznámkapanel Symbol (Symbol).
2. Pod položkou Výběr typu vyberte příslušný symbol svaru.

   Umístit můžete následující typy symbolů svarů:

   • Zaoblení
   • Nálevkovitý úkos
   • Úkos
   • V
   • Dospod
   • Nálevkovitý V
   • J
   • Žlábkový
   • Čtverec
   • Z
3. Kliknutím na kreslicí ploše určete místo, kde se má symbol zobrazit.
4. Klikněte na možnost Upravit a potom vyberte symbol svaru.
5. Na paletě Vlastnosti určete požadované vlastnosti symbolu svaru.

   Zadat můžete následující vlastnosti symbolů svarů:

   • Typ, velikost a délka horního symbolu
   • Typ, velikost a délka dolního symbolu
   • Typ obrysového symbolu
   • Konfigurace odkazu
   • Zobrazení zápatí a poznámky zápatí
   • Zobrazení symbolu obvodového svaru a montážního svaru
   • Orientace symbolu vlevo nebo vpravo

   Můžete také upravit různé parametry symbolu svaru výběrem symbolu svaru a potom kliknutím na příslušnou hodnotu modrého textu. Zadejte požadovanou hodnotu do textového pole a stiskněte klávesu Enter.


Můžete také vytvořit rodinu symbolů svarů v Editoru rodin a načíst ji do projektu. K vytvoření rodiny symbolů svarů použijte šablonu pro obecné poznámky. Při vytváření rodiny symbolů svarů si můžete všimnout, že je zobrazena pouze v jednom pohledu. Stejně jako jiné poznámky je specifická pro určitý pohled.
