Pravoúhlé 3D pohledy zobrazují model budovy v 3D pohledu, kde všechny komponenty mají stejnou velikost bez ohledu na vzdálenost kamery.
- Otevřete pohled půdorysu, řezu nebo prostorový pohled.
- Klikněte na kartu Pohled
panel Vytvořit rozevírací seznam 3D pohled Kamera. - Na panelu Možnosti zrušte zaškrtnutí políčka Perspektivní.
- Jedním kliknutím na kreslicí plochu umístěte kameru a dalším kliknutím umístěte její cílový bod.
V Prohlížeči projektu se otevře a zobrazí nepojmenovaný 3D pohled aktuálního projektu. Pokud již v projektu existuje nepojmenovaný pohled, otevře nástroj 3D existující pohled.
Výchozí 3D pohled můžete přejmenovat tak, že kliknete pravým tlačítkem myši na název pohledu v Prohlížeči projektu a kliknete na příkaz Přejmenovat. Pojmenované 3D pohledy jsou uloženy spolu s projektem. Jestliže přejmenujete výchozí, nepojmenovaný 3D pohled, otevře aplikace Revit při příštím spuštění 3D nástroje nový nepojmenovaný pohled.
Pomocí ořezového kvádru můžete omezit zobrazitelnou část 3D pohledu.
Umístění kamery nad jihovýchodní roh modelu
- Klikněte na kartu Pohledpanel Vytvořitrozevírací seznam 3D pohledVýchozí 3D pohled.
Tímto postupem umístíte kameru nad jihovýchodní roh modelu, se zaměřením na střed přízemí.

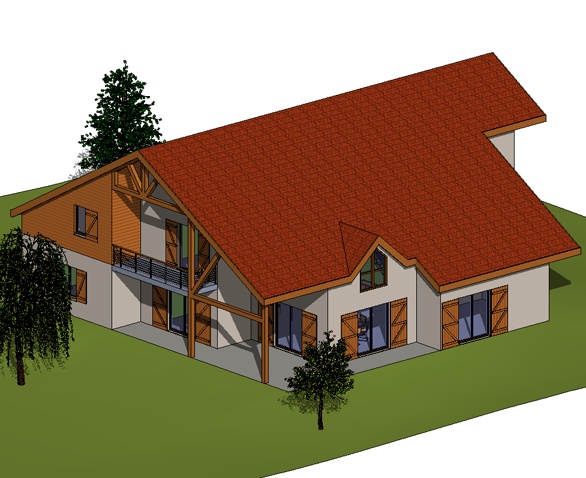

Příklad
