Prostřednictvím vlastností typu lze určit vzdálenost mezi ohraničením textového pole a okrajem textu poznámky. Toto nastavení ovlivňuje také chování odkazové čáry textové poznámky.
Poznámka: Hodnota odsazení odpovídá velikosti okraje při tisku výkresu.
- Na kreslicí ploše vyberte textovou poznámku, u které chcete upravit okraj.
- Na paletě Vlastnosti klikněte na možnost
(Upravit typ). - V dialogu Vlastnosti typu zadejte v části Grafika hodnotu pro Odsazení odkazu/ohraničení a klikněte na tlačítko OK.
Protože jste provedli úpravu vlastnosti typu, použije se stanovené odsazení u všech poznámek daného typu.

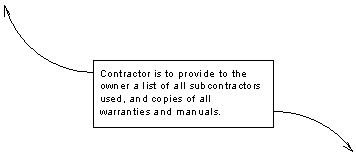

Výchozí odsazení odkazu/hranice (5/64")

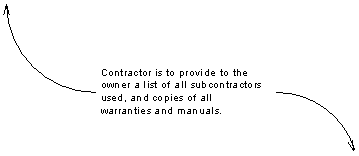

Upravené odsazení odkazu/hranice (1/4")
Chování odkazu

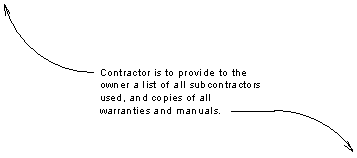

- Pokud se body připojení nacházejí na každé straně nahoře nebo dole, odkazy budou protaženy k textové poznámce.
- Jsou-li body připojení umístěny na každé straně uprostřed, nebudou odkazy zasahovat za hranici textového pole, a to ani když bude vypnuto zobrazení ohraničení.
- Bude-li ohraničení textového pole zapnuto, nebudou odkazové čáry zasahovat za toto ohraničení.
V závislosti na bodech připojení odkazu, hodnotě odsazení a zobrazení ohraničení textového pole bude chování odkazů vypadat takto:
- Pokud se body připojení nacházejí na každé straně nahoře nebo dole, odkazy budou protaženy k textové poznámce.
