Úhlové kóty lze umístit na několik referenčních bodů, které mají společný průsečík. Oblouk kóty nelze přetáhnout tak, aby byla zobrazena úplná kružnice.
- Klikněte na kartu Poznámka
panel Kóta
(Úhlová). - Umístěte ukazatel myši na komponentu a kliknutím vytvořte počáteční bod kóty. Tip: Stisknutím klávesy Tab můžete přepínat referenční bod kóty mezi hranou a osou stěny.
- Umístěte ukazatel myši na komponentu, která není rovnoběžná s první komponentou, a klikněte. Tip: Pro kótu je možné vybrat několik referenčních bodů. Každý kótovaný prvek musí procházet společným bodem. Chcete-li například vytvořit úhlovou kótu s více referencemi mezi čtyřmi stěnami, musí každá z těchto čtyř stěn procházet společným bodem.
- Přetažením ukazatele myši určete velikost úhlové kóty. Vyberte sektor, ve kterém má být kóta zobrazena:

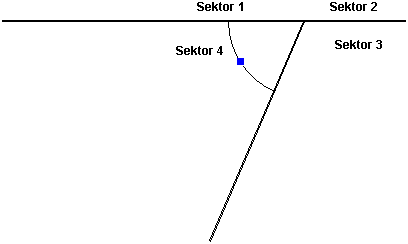

Spojení stěn se čtyřmi samostatnými sektory
- Pokud je velikost kóty správná, kliknutím ji umístěte.
