Přidejte kóty k jednotlivým komponentám legendy, aby byly popisnější.
Pomocí nástroje Kóta můžete k jednotlivým komponentám legendy přidat kóty.
V komponentě legendy můžete okótovat většinu čar. Nelze však okótovat hostitelské komponenty, jako jsou stěny, stropy a podlaží. Podobně nelze v legendě kótovat komponenty systémových rodin.

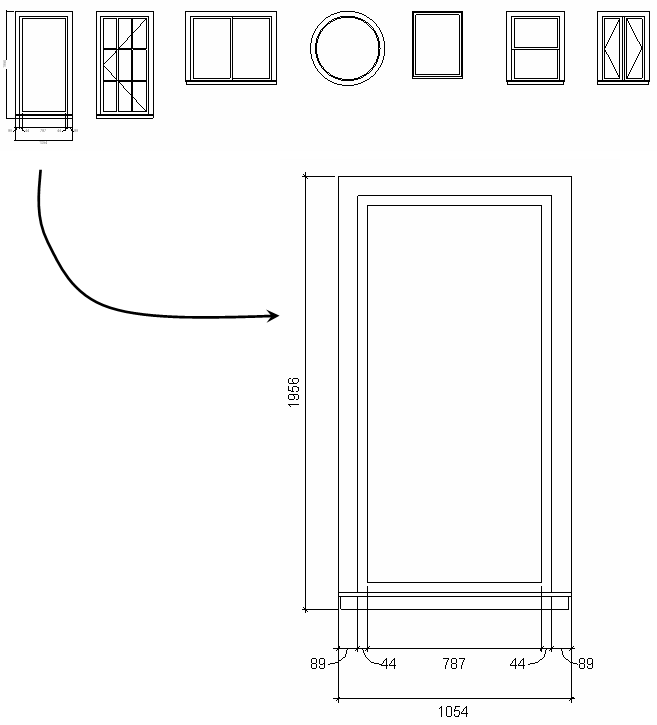

Legenda k oknu s okótovaným prvním oknem
Příklady legend
Mezi běžné legendy patří následující položky:
- Legenda poznámky. Zobrazuje poznámky k výkresu, například záhlaví řezu, značky podlaží, značky výškových kót, symboly výšky, symbol klíčové poznámky, revizní popisky a další symboly, které nepředstavují objekty modelu. Ke každému symbolu je přidružen popisný text. Všechny symboly jsou znázorněny ve velikosti, v jaké se vytisknou.
- Legenda symbolů modelu. Zobrazuje symbolické reprezentace objektů modelu s popisným textem.
Mezi typické prvky patří elektrické zařizovací předměty, instalační zařizovací předměty, strojový park a objekty pozemku.
- Legenda stylů čar. Zobrazuje čáru ve vybraném stylu a text, který označuje, co daný styl čáry ve výkresu představuje.
Mezi tyto legendy patří požární odolnosti, hranice pozemků, linie odstupu, elektroinstalace, domovní instalace, inženýrské sítě a osy.

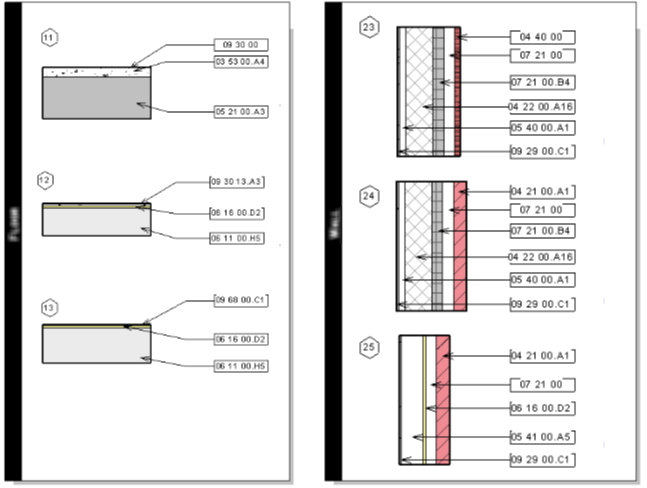

- Legenda materiálů. Zobrazuje ukázku vzoru řezu nebo povrchu a text označující materiál přiřazený danému vzoru.
- Fázování. Zobrazuje řez stěny nakreslený pomocí vybraného přepsání zobrazení a vysvětlující text.
Legendy lze přidat do více výkresů. Do legendy lze umístit všechny prvky, které je možné vložit do pohledů kreslení, například linie detailu, text, kóty a vyplněné oblasti.
Pohledy legend jsou specifické pro každý projektu, takže je nelze přenášet z jednoho projektu do jiného.
Pohledy legendy lze použít jako grafické palety, což znamená, že můžete vybrat komponentu v pohledu legendy a pomocí nástroje Vytvořit podobné nebo Přizpůsobit typ umístit komponentu do jiného pohledu.
