Někteří architekti používají sadu náčrtků k plánování dokumentačních požadavků projektu. Sada náčrtků je hrubým plánem pro výkresy, které chcete zahrnout do sady stavební dokumentace, a pro výkresy, výkazy nebo jiné informace, které mají být uvedeny na každém výkresu.
Vytvořením sady náčrtků lze zajistit, aby konečná sada stavební dokumentace obsahovala všechny požadované informace. Touto metodou je dále možné zajistit, aby sada stavební dokumentace splňovala standardy zavedené ve vaší organizaci.

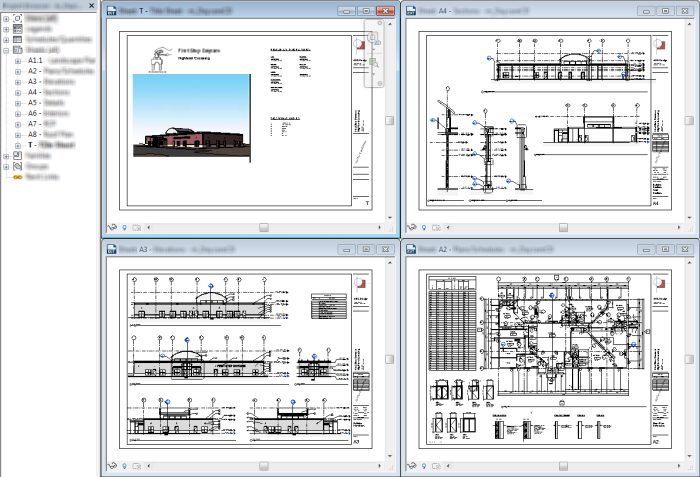

Pomocí aplikace Revit máte možnost vytvářet sady digitálních náčrtků. Nejprve přidejte do projektu požadované pohledy (výkresy a výkazy) a načrtněte základní projekt stavebního modelu. Přidejte požadované výkresy do projektu a dejte jim vhodné názvy a čísla. Potom přidejte pohledy do příslušných listů. Pokud chcete, můžete nyní nastavit měřítka pohledů, nadpisy a další atributy, aby výsledné výkresy používaly toto požadované nastavení.
Přestože tyto pohledy a výkresy nezobrazují hotový projekt, poskytují celkovou strukturu projektu. V průběhu vytváření stavebního modelu v pohledech projektu se odpovídajícím způsobem aktualizují výkazy a výkresy zobrazují požadované informace. Tato technika zjednodušuje proces vytváření dokumentace projektu.
Když vytvoříte sadu digitálních náčrtků, která zohledňuje podnikové standardy nebo typické nastavení projektu, můžete projekt použít k vytvoření projektové šablony.
Plánování listů pomocí sady digitálních náčrtků
