Úprava pohledu na výkresu

Můžete přidat kóty a textové poznámky, posunout výřez nebo změnit měřítko pohledu tak, aby odpovídal projektovým potřebám.

1. Otevřete výkres.
2. Na kreslicí ploše vyberte pohled na výkres.
   Tip: Jestliže se pohledy na výkresu překrývají, stiskněte opakovaně klávesu Tab, až se zvýrazní správný pohled. Sledujte popis výřezu na stavovém řádku.
3. Klikněte na kartu Upravit | Výřezypanel Výřez (Aktivovat pohled).

   V aplikaci Revit se zobrazí rohové razítko výkresu a jeho obsah v půltónu. Pouze obsah aktivního pohledu se zobrazuje normálně. Nyní je možné podle potřeb upravit pohled. Můžete si přiblížit kreslicí plochu, aby prvky byly jasněji viditelné.

   Poznámka: V závislosti na akci dvojitého kliknutí určené pro pohledy/výkazy na výkresech pod položkou Možnosti můžete dvojitým kliknutím na výřez na výkresu aktivovat pohled. Viz část Možnosti uživatelského rozhraní.
4. Podle potřeby změňte pohled.

   Můžete například:

   • Přidávat kóty. Viz část Trvalé kóty.
   • Přidávat textové poznámky. Viz část Přidání textové poznámky.
   • Posunout pohled v rámci výřezu, aby byla na výkresu vidět pouze část pohledu. Oblast oříznutí pro pohled se neposunuje. Klikněte pravým tlačítkem myši na aktivovaný pohled a klikněte na možnost Posunout aktivní pohled. Přetažením kurzoru vytvořte panoráma pohledu.

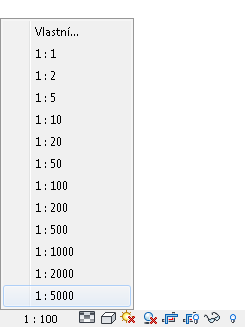

   • Změnit měřítko pohledu. V ovládacím panelu pohledu vyberte požadované měřítko pro možnost Měřítko.

5. Chcete-li deaktivovat pohled na výkres, dvakrát klikněte mimo pohled nebo klikněte pravým tlačítkem a poté na příkaz Deaktivovat pohled.
