Chcete-li vytvořit výkazy, které zahrnují grafické informace, můžete prvkům v modelu přiřadit obrázky.

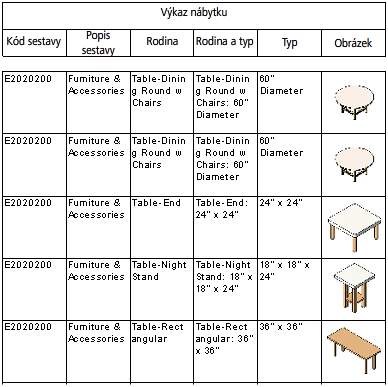

Obrázky, které lze přiřadit k prvku, zahrnují obrázky, které do modelu naimportujete, a obrázky, které vytvoříte uložením pohledů modelu (například 3D pohledy nebo pohledy rendrování) do projektu. Pokud jsou v definici výkazu zahrnuty, obrázky se zobrazí ve výřezu výkazu, který je umístěn ve výkresu. Pohled výkazu zahrnuje název obrázku, ale nikoli obrázek jako takový. Následující příklad ukazuje výkaz nábytku s obrázky v pohledu výkresu.
Pro systémové rodiny, jako jsou například stěny, podlahy a střechy, můžete upravit parametry Obrázek a Typ Obrázek pro prvek v modelu, chcete-li obrázek přiřadit instanci nebo typu rodiny.
Pro načitatelné rodiny lze určit obrázek, který má být přiřazen k instanci načítatelné rodiny, úpravou vlastnosti Obrázek v modelu. Chcete-li změnit obrázek přiřazený k typu rodiny, je třeba otevřít rodinu v Editoru rodin, upravit vlastnost Typ Obrázek pro rodinu a znovu načíst rodinu do modelu.
Pro rodinu tvarů výztuže můžete spravovat obrázek přiřazený rodině jeho otevřením v Editoru rodin, úpravou vlastnosti typu Obrázek tvaru v dialogu Parametry tvaru výztuže (Typy rodin) a opětovným načtením rodiny. Vlastnost Obrázek tvaru je asociována s rodinou tvaru výztuže. Změna tvaru určeného pro prvek výztuže v modelu změní také vlastnost Obrázek tvaru.
Vlastnosti Obrázek a Typ Obrázek jsou uspořádány do kategorií v části Identifikační data na paletě Vlastnosti a v dialogu Vlastnosti typu. Obrázek tvaru je rozdělen do kategorií v části Stavba.
