Barevná schémata jsou užitečná pro grafickou ilustraci kategorií prostorů.
Můžete například vytvořit barevné schéma podle názvu místnosti, plochy, obsazení nebo oddělení. Pokud chcete například obarvit místnosti v půdorysu podlaží podle oddělení, nastavte parametr Oddělení pro každou místnost na požadovanou hodnotu a vytvořte barevné schéma na základě hodnot parametru Oddělení. Poté lze přidat legendu barevných výplní k označení jednotlivých oddělení, která představují jednotlivé barvy.
Barevná schémata je možné používat na základě libovolné hodnoty parametru pro následující:
Prvky aplikace Revit MEP
- místnosti
- plochy
- prostory nebo zóny
- potrubí nebo trubky
Chcete-li používat barevná schémata, musíte mít v projektu definovány místnosti, plochy, prostory, zóny, potrubí nebo trubky.
Hodnoty parametrů určete na paletě Vlastnosti.
Příklady
Následující obrázek ukazuje půdorysný pohled s barevným schématem, které využívá specifickou hodnotu definovanou pro každou místnost (například Kancelář a Sklad jako hodnoty parametru místnosti Oddělení).

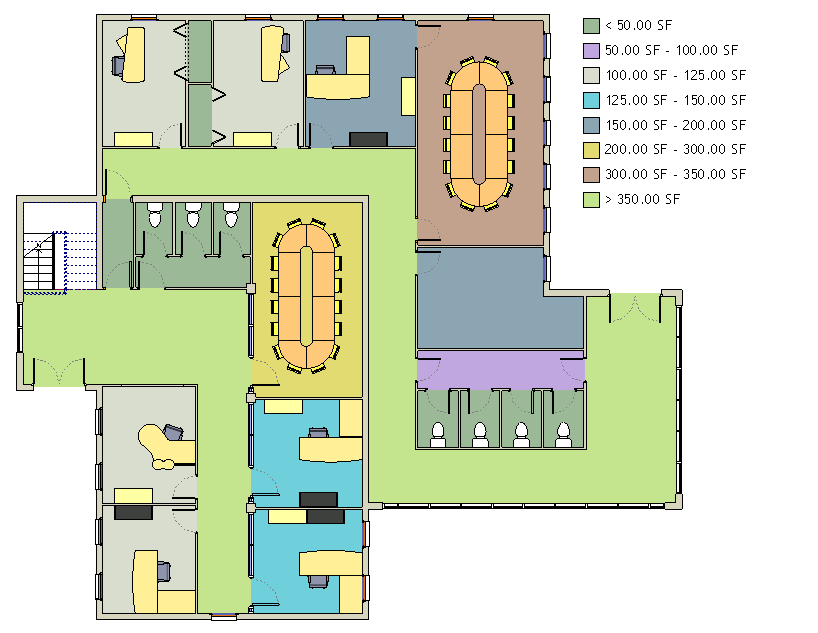

Další obrázek ukazuje půdorysný pohled s barevným schématem, které bylo použito podle rozmezí hodnot (v tomto příkladě podle čtverečních stop).
