Export osnov

Osnovy aplikace Revit je možné exportovat do aplikace aplikace AutoCAD Architecture.

Osnova aplikace aplikace AutoCAD Architecture se vytváří v půdorysu nejnižšího podlaží modelu aplikace Revit, které není níže než spodní strana pláště v pohledu modelu. Vícepohledové bloky bublin osnovy jsou ukotveny ke koncům čar osnovy a vytvářejí se v téže rovině.

Text atributu je v každé bublině osnovy definován podle názvu osnovy aplikace Revit. Tvar bubliny osnovy se vytváří ze symbolu záhlaví osnovy aplikace Revit. Měřítko v aplikaci aplikace AutoCAD Architecture vytvořené bubliny osnovy a textu je shodné s měřítkem aktuálního 3D pohledu aplikace Revit.

Komponenty osnovy aplikace Revit se převádějí na komponenty osnovy aplikace aplikace AutoCAD Architecture následujícím způsobem:

Komponenty aplikace Revit	Komponenta aplikace aplikace AutoCAD Architecture
čáry osnovy	objekt vlastní osnovy
bubliny osnovy	vícepohledové bloky ukotvené k vlastní osnově
text bubliny osnovy	hodnota atributu ve vícepohledoých blocích Poznámka: Hodnotu atributu je v aplikaci aplikace AutoCAD Architecture možné upravit.

Důležité: Pokud je toto první pokus o export do aplikace aplikace AutoCAD Architecture, je nutné provést následující úkony:

V dialogu Export souboru Revit.ini přidejte klíč ExportACAObjects a nastavte jeho hodnotu na 1.

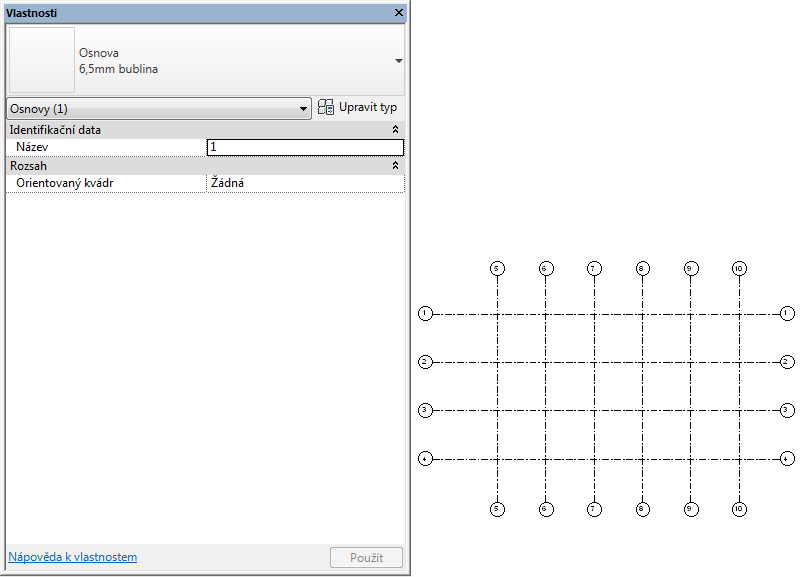

Export osnovy aplikace Revit do aplikace aplikace AutoCAD Architecture

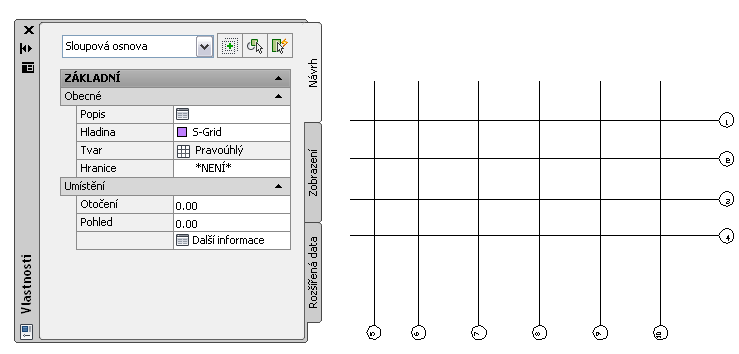

Otevření exportované osnovy v aplikaci aplikace AutoCAD Architecture

1. V aplikaci Revit vytvořte osnovu.

2. Klikněte na možnost ExportFormáty CAD (Soubory DWG).
3. V dialogu Export do souboru DWG v položce Vybrat nastavení exportu klikněte na tlačítko (Upravit nastavení exportu).
4. V dialogu Upravit nastavení exportu do souborů DWG/DWF klikněte na kartu Tělesa.
5. Vyberte možnost Exportovat jako objekty aplikací AutoCAD® Architecture a AutoCAD® MEP, vyberte požadovaný typ objektů z rozevíracího seznamu Preferovat a klikněte na tlačítko OK.
6. V dialogu Export DWG v části Export vyberte možnost <Sada pohledů/výkresů v relaci>.
7. Vyberte 3D pohled k exportu. Viz část Vytvoření sad pohledů a výkresů a Výběr pohledů k tisku.
8. Klikněte na tlačítko Další.
9. V dialogu Exportovat formáty CAD ověřte, zda je v poli Typy souborů vybrána možnost Soubory DWG aplikace AutoCAD (*.dwg).
10. Klikněte na tlačítko OK.

    Vybraný pohled je exportován jako soubor DWG.

11. Spusťte aplikaci aplikace AutoCAD Architecture.
12. Klikněte na možnost OtevřítVýkres a otevřete exportovaný soubor DWG.


    Je-li to nutné, můžete v aplikaci aplikace AutoCAD Architecture osnovu upravit. Další informace naleznete v částech nápovědy k aplikaci aplikace AutoCAD Architecture „Osnovy“ a „Vícepohledové bloky“.
