Většina přepsání viditelnosti a grafického zobrazení se provádí v dialogu Viditelnost/Zobrazení. U přepsání jednotlivých prvků existuje výjimka: přepsání se provádějí v dialogu Zobrazení prvků specifických pro pohled.
V dialogu Viditelnost/Zobrazení můžete zobrazit přepsání, které již byly u kategorie provedeny. Pokud bylo grafické zobrazení kategorie přepsáno, zobrazí buňka náhled zobrazení. Pokud u kategorii nebyly provedeny žádné přepsání, je buňka prázdná a prvek se zobrazí tak, jak je zadán v dialogu Styly objektu.
Příklad

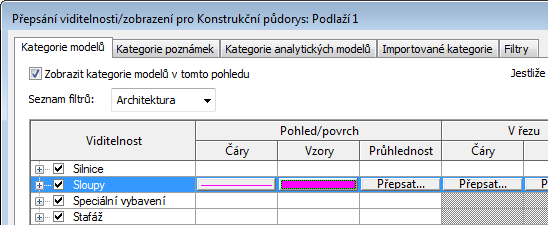

Na následujícím obrázku kategorie Sloupy obsahuje přepisy pro čáry promítání/povrchu.
Informace o nastavení viditelnosti prvků v připojených modelech aplikace Revit a prvků v pracovních sadách naleznete v části Viditelnost připojených modelů a Změna viditelnosti pracovní sady v pohledu.
Vytvoření pohledů pro konkrétní účely
Vzhledem k tomu, že lze řídit viditelnost a grafické zobrazení prvků podle pohledu, můžete vytvořit pohledy pro konkrétní účely.
- Rozmístění nábytku – zobrazuje nábytek v půltónech na půdorysu RCP osvětlení.
- Rozmístění hasicích trysek – zobrazuje hasicí trysky v půltónovém půdorysu stropu.
- Plán nábytku – zobrazuje nábytek a přidružené symboly s názvy a čísly místností v půltónovém půdorysném pohledu.
- Plán vybavení – stejně jako v rozvržení průmyslové kuchyně je v půltónovém pohledu výkonu vybavení připevněné k podlaze zobrazeno pomocí jedné tloušťky čáry, nástěnné vybavení je zobrazeno pomocí druhé tloušťky čáry a stropní vybavení (digestoře) jsou zobrazeny pomocí třetí tloušťky čáry.
- Plán požární bezpečnosti – zobrazuje hodinové, dvouhodinové a další požární odolnosti na půltónovém půdorysu tak, aby bylo možné odolnosti odlišit. Nástěnná označení únikových cest a hasicí trysky je možné zobrazit jednou barvou a nástěnná poplašná zařízení a hasicí přístroje jinou barvou.
- Rekonstrukční práce – zobrazuje období existujících materiálů v budově, u které se provádí výzkum historických přestaveb. Prvky ze 17. století se zobrazují pomocí čáry s tloušťkou 1, prvky z 18. století se zobrazí pomocí čáry s tloušťkou 2 a navrhované změny pomocí čáry s tloušťkou 3.
Příklady možností:
