Revizní výkaz na výkresu ve výchozím stavu uvádí revize, které se týkají revizních obláčků v pohledech na výkresu. V případě potřeby můžete začlenit do revizního výkazu další revize.
Tento postup předpokládá, že jste vytvořili projekt s pohledy a výkresy, které obsahují revizní výkazy, zadané informace o revizích, přidané revizní obláčky do pohledů a popisky obláčků.
Chcete-li zadat revize do revizního výkazu
- Otevřete výkres.
- Proveďte přiblížení na revizní výkaz v rohovém razítku na výkresu.
- Kliknutím na kreslicí plochu zobrazte vlastnosti výkresu na paletě Vlastnosti.
- Na paletě Vlastnosti klikněte v poli Revize listu na možnost Upravit.

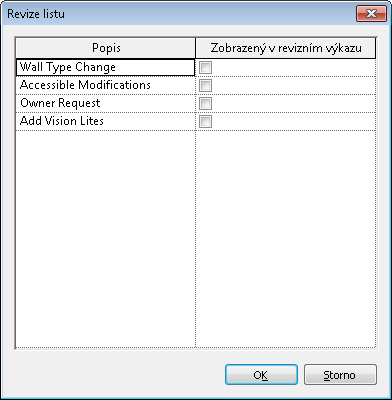

Dialog Revize na výkresu uvádí všechny revize zadané v dialogu Vydání/revize výkresu. Revize přiřazené v pohledech výkresu k obláčkům jsou již vybrány a jsou určeny pouze ke čtení.
- Vyberte možnost Zobrazeno v revizním výkazu pro každou revizi, kterou chcete zahrnout do revizního výkazu v tomto výkresu.
- Klikněte na tlačítko OK.
Revizní výkaz na výkresu se aktualizuje tak, aby obsahoval vybrané revize.
