Nový nebo existující řez můžete rozdělit do segmentů.
- Proveďte některou z následujících akcí:
- Proveďte náčrt řezu nebo vyberte existující řez.
- Umístěte symbol pohledu v pohledu (nebo použijte ikonu existujícího pohledu) a kliknutím na šipku symbolu pohledu zobrazte rovinu oříznutí.
- Klikněte na kartu Upravit | Pohledy
panel Řez
(Rozdělit úsek). - Umístěte kurzor na čáru v bodu, v němž má být řez rozdělen, a v tomto bodě klikněte.
- Přesuňte kurzor na stranu rozdělení, které chcete posunout, a přetáhněte kurzorem ve směru kolmo ke směru pohledu.
- Kliknutím umístěte úsek.
Poznámka: Obrázky v následujících krocích jsou platné pro řez.

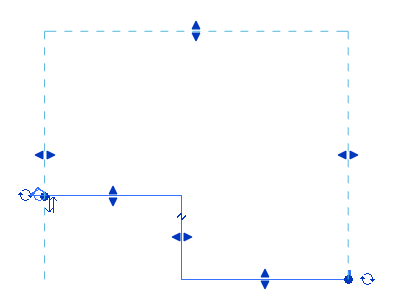

Nová čára rozdělená na úseky obsahuje několik ovládacích prvků. Ovládací prvky pro změnu velikosti oblasti oříznutí se zobrazují jako zelená čárkovaná čára. Všechny úseky sdílejí stejnou vzdálenou rovinu oříznutí.

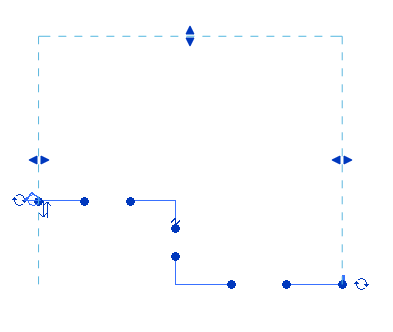

Zobrazí se ovládací prvky pro přesun úseků čáry.

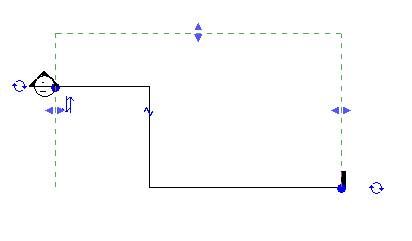

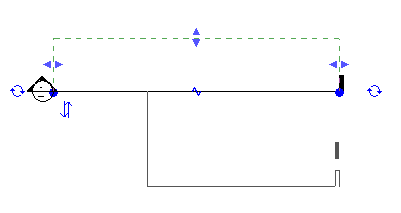

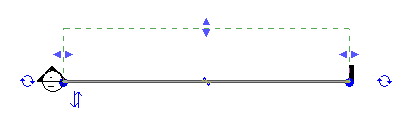

Pouze pro segmentované řezy: Existuje také ovládací prvek pro přerušení, který umožňuje rozdělit řez na menší úseky. Ovládací prvek pro přerušení se zobrazuje jako písmeno Z na linii řezu. Kliknutím na ovládací prvek můžete řez dále rozdělit. Provedete-li další rozdělení, bude řez obsahovat další ovládací prvky pro změnu velikosti úseků.
