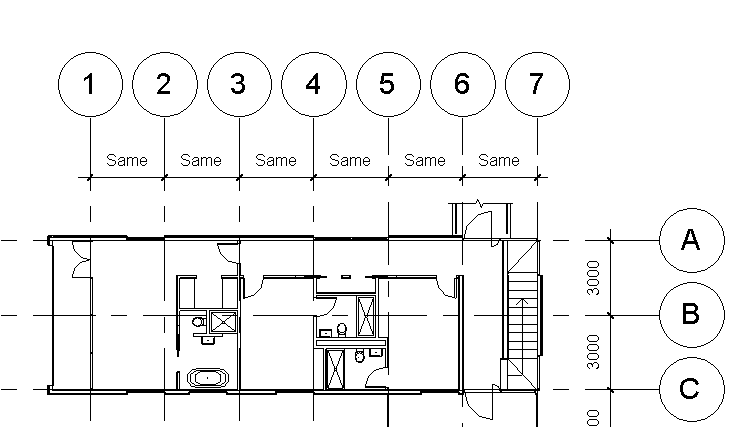

Hodnotu trvalé kóty nebo ekvivalentní textový popisek (EQ) lze nahradit vlastním textem, jak je znázorněno na následujícím obrázku.

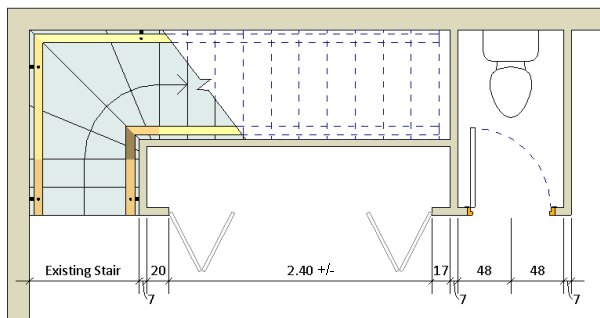

Hodnotu kóty můžete rovněž nahradit variantami v rámci třídy prvku, jak je znázorněno níže.
Nelze nahradit hodnotu trvalé kóty nebo ekvivalentní textový popisek (EQ) číselnou hodnotou.
Přepsání hodnoty kóty nebo ekvivalentního textového popisku
- Na kreslicí ploše vyberte kótu, kterou chcete upravit.
- Klikněte na hodnotu kóty nebo na štítek Text rovnosti.
- V dialogu Text kóty vyberte v poli Hodnota kóty možnost Nahradit textem.
- Do textového pole zadejte text, který chcete zobrazit.
- Volitelně zadejte text do textových polí Nad a/nebo Pod.
- Klikněte na tlačítko OK.
