K dispozici jsou pohledy na konkrétní součásti modelu.
Můžete vytvořit pohledy budovy, stěny a detailního řezu. Každý typ má jedinečné grafické zobrazení a každý z nich se v Prohlížeči projektu nachází v jiném umístění. Pohledy řezu budovy a stěny se v Prohlížeči projektu zobrazují ve větvi Řezy (Řez budovy a ve větvi Řezy (Řez stěny). Detailní řezy se zobrazují ve větvi Detailní řezy.
Pohled řezu můžete oříznout ve vzdálené rovině oříznutí. Další informace naleznete v části Oříznutí pomocí roviny zadního oříznutí.

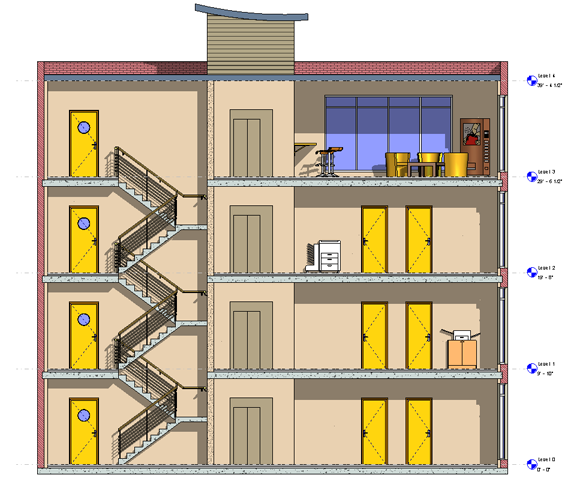

Příklad
Pohledy řezu v Editoru rodin
- V Editoru rodin můžete vytvořit pohled řezu.
- Pohled řezu nejsou k dispozici u rodin na místě.
- Pokud se symbol řezu zobrazí bez šipky, je třeba načíst záhlaví řezu.
