Půdorysné pohledy

Ve 2D pohledu zobrazte podlahu, zrcadlový strop nebo konstrukční půdorys.

Půdorysné pohledy podlaží

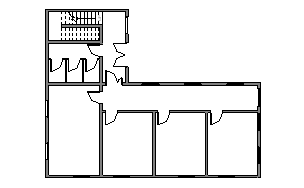

Půdorysný pohled podlaží je výchozí pohled v novém architektonickém projektu. Většina projektů obsahuje nejméně jeden půdorys podlaží. Půdorysné pohledy podlaží se automaticky vytvářejí při přidávání nových podlaží do projektu.

Většina projektů obsahuje nejméně jeden pohled průmětu stropního plánu (RCP). Zrcadlové půdorysné pohledy na strop se při přidávání nových podlaží do projektu vytvářejí automaticky.

Konstrukční půdorysný pohled je výchozí pohled při zahájení nového projektu pomocí konstrukční šablony. Většina projektů obsahuje nejméně jeden konstrukční půdorys a nové konstrukční půdorysné pohledy se vytvářejí automaticky při přidávání nových podlaží do projektu.

Inženýři v jiných zemích zobrazují půdorysy s různými orientacemi. Aplikace Revit poskytuje pro tento případ parametr typu Směr pohledu pro konstrukční půdorysy.

Můžete vytvořit více konstrukčních typů půdorysných pohledů a definovat parametr Směr pohledu pro každý parametr odlišně, což umožňuje zahrnout do projektu více směrů pohledu. Základní pohledy jsou obvykle zobrazovány s vybranou možností Dolů k zobrazení například konstrukčních podlah, základů stěn a patek. Pohledy na rámové konstrukce lze zobrazit s vybranou možností Nahoru k zobrazení prvků rámových konstrukcí nezakrytých konstrukčními podlahami.

Směr pohledu Perspektiva
