Demolice prvků

V aktuální fázi používání nástroje Demolice můžete označit prvky jako zdemolované.

Jestliže zdemolujete prvek v jednom pohledu, označí se jako zdemolovaný ve všech pohledech, které mají stejnou fázi. Jakmile je prvek zdemolován, změní se jeho zobrazení podle nastavení filtru fáze pro daný pohled.

Jestliže například použijete filtr fáze Zobrazit demo + nové na daný pohled, všechny zdemolované prvky se zobrazí jako černé přerušované čáry.

Pokud vypnete zobrazení zdemolovaných prvků ve filtru fáze, zdemolované prvky se v pohledu skryjí, když na ně kliknete.

Poznámka: Jestliže postavíte a zdemolujete prvek ve stejné fázi, považuje se za dočasný prvek. Zobrazuje se v pohledu podle nastavení filtru fáze pro dočasné prvky.

Příklad

Následující obrázek ukazuje pohled, kde se existující prvky zobrazují jako modré plné čáry a zdemolované prvky se zobrazují jako červené přerušované čáry.

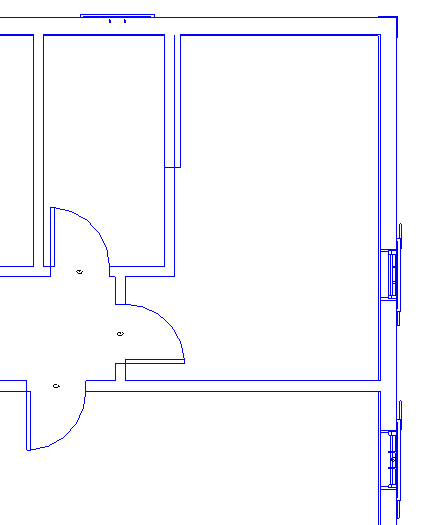

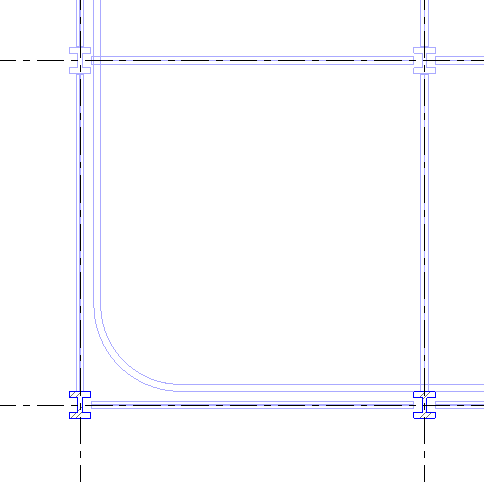

Pohled před demolicí; existující prvky jsou zobrazeny jako plné modré čáry

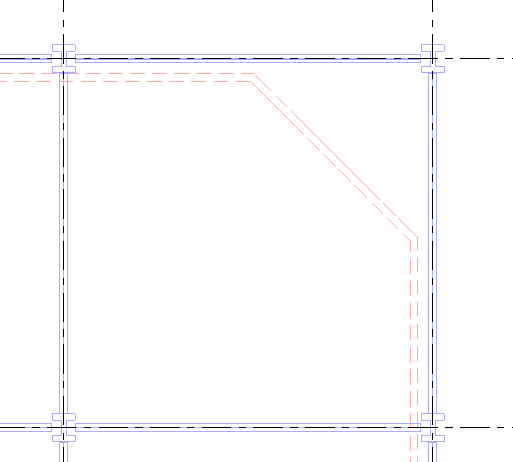

Pohled po demolici; zdemolované prvky se zobrazují přerušovanými červenými čárami.

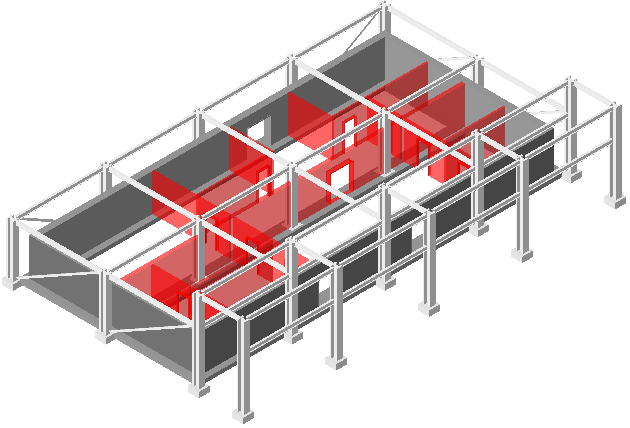

Konstrukční příklad

Zdemolované stěny se zobrazují červeně.
