Měřítko pohledu je proporční systém, který slouží ke znázornění objektů ve výkresu.
Každému pohledu v projektu můžete přiřadit jiné měřítko. Můžete si také vytvořit vlastní měřítka pohledu.
Přiřazení měřítka pohledu
- V Prohlížeči projektu klikněte pravým tlačítkem na pohled a klikněte na možnost Vlastnosti. Na paletě Vlastnosti vyberte hodnotu v poli Měřítko pohledu.

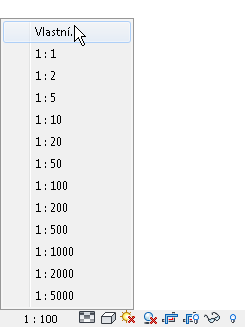

- Měřítko vyberte na panelu Ovládací prvky pohledu.
Použijte některou z následujících metod:
Tvorba vlastního měřítka pohledu
- Na ovládacím panelu pohledu klikněte na možnost měřítko pohledu a poté klikněte na tlačítko Vlastní.
- V dialogu Vlastní měřítko zadejte hodnotu u možnosti Poměr.
- (Volitelně) Vyberte možnost Zobrazovaný název a zadejte vlastní název měřítka.
- Klikněte na tlačítko OK.
Poznámka: Vlastní měřítka pohledu nelze použít u jiných pohledů v projektu.
