Vytvořte popisky tak, aby splňovaly požadavky projektu nebo podnikové standardy.

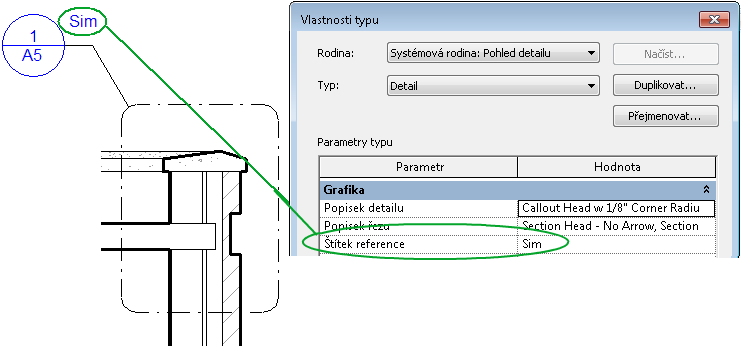

Ve výchozím nastavení obsahuje záhlaví detailu u referenčního detailu poznámku (například poznámku Podobné). Tento štítek můžete změnit tak, aby splňoval potřeby nebo standardy podniku. Jako referenční štítek můžete použít například možnosti Zrcadlit nebo Obrátit.
Změna referenčního štítku
- V nadřazeném pohledu vyberte bublinu detailu.
- Na paletě Vlastnosti klikněte na možnost
(Upravit typ). - V dialogu Vlastnosti typu zadejte v části Referenční štítek požadovaný text.
- Kliknutím na tlačítko OK uložte změny. Poznámka: Popisek reference je vlastností pohledu, na který odkazujete, není vlastností této instance bubliny. Proto všechny odkazy, které odkazují na tento pohled, zobrazí stejný popisek.
Způsob zobrazení referenčního štítku v popisku pohledu můžete změnit, nebo můžete do záhlaví detailu přidat čísla odkazujícího detailu či výkresu. To provedete tak, že vytvoříte rodinu záhlaví detailu a přidáte štítky, které používají tyto parametry.
