Posunutí textu kót

Když jsou kóty zobrazeny tak blízko sebe, že je obtížné je přečíst, můžete přetažením textu od kótovací čáry vylepšit jejich čitelnost.

Ovládací prvky textu kóty jsou dostupné pouze u trvalých kót.

1. Vyberte kótu.

2. Umístěte ukazatel myši na modrý uzel pod textem kóty a přetáhněte text na nové místo.

   Jestliže...	Postup
   je vybrána možnost Odkaz a hodnota vlastnosti typu příkazu Zobrazit odkaz, když je text posunut je nastavena na Mimo počátek,	odkaz se zobrazí okamžitě, když je text posunut.
   je vybrána možnost Odkaz a hodnota vlastnosti typu příkazu Zobrazit odkaz, když je text posunut je nastavena na Mimo vynášecí čáry,	odkaz se zobrazí, pokud se text kóty kříží s cestou některé vynášecí kótovací čáry.
   možnost Odkaz je vypnuta na panelu Možnosti nebo na paletě Vlastnosti,	nezobrazí se žádné odkazy.

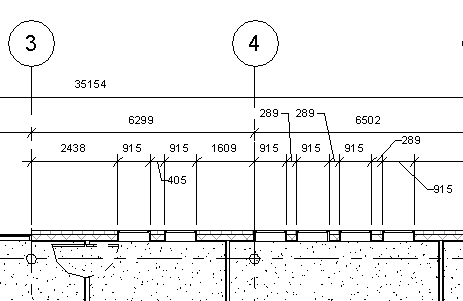

   Příklad: obloukový odkaz

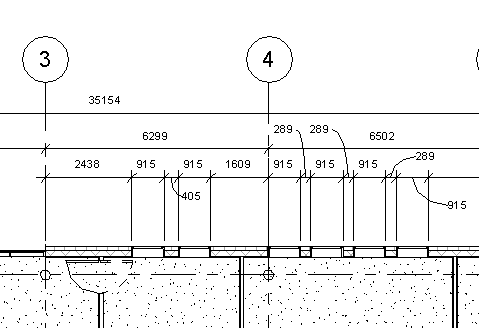

   Příklad: čárový odkaz

3. Chcete-li text kóty vrátit do původního umístění, přetáhněte uzel zpět směrem ke kótovací čáře, až se přichytí do původního umístění.

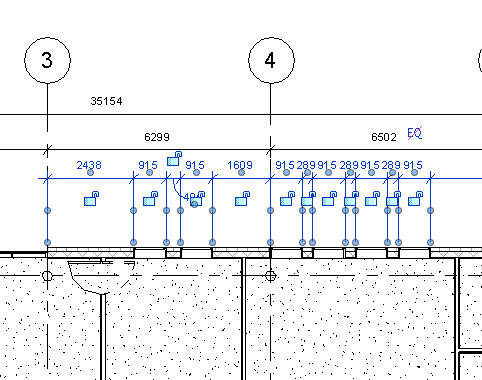

Jak obnovit umístění textu všech kót v řetězci

1. Klikněte pravým tlačítkem myši na kótovací čáru nebo text kóty požadovaného segmentu.
2. Klikněte na položku Obnovit umístění textu kóty.
