Závislé pohledy

Můžete vytvořit více kopií pohledu, které jsou závislé na hlavním pohledu.

Všechny kopie, známé jako závislé pohledy, zůstávají synchronní s hlavním pohledem a dalšími závislými pohledy tak, aby se změny specifické pro pohled (například měřítko pohledu a poznámky) provedené v jednom pohledu, odrazily ve všech pohledech.

Vytvoření závislých pohledů může být užitečné v následujících případech:

Pracujete na velkém projektu s rozsáhlou podlahovou deskou a chcete pohled oříznout na menší úseky, abyste je mohli umístit do výkresů. Pokud provedete změny závislých úseků pohledu, můžete si rychle prohlédnout, jak změny ovlivní pohled jako celek tak, že zobrazíte hlavní pohled.
Potřebujete pohled umístit do více výkresů.

Závislé pohledy se zobrazují v Prohlížeči projektu pod hlavním pohledem. Můžete vložit čáry zarovnání, které označují místa rozdělení pohledu, a pomocí odkazů pohledy propojit.

Příklad

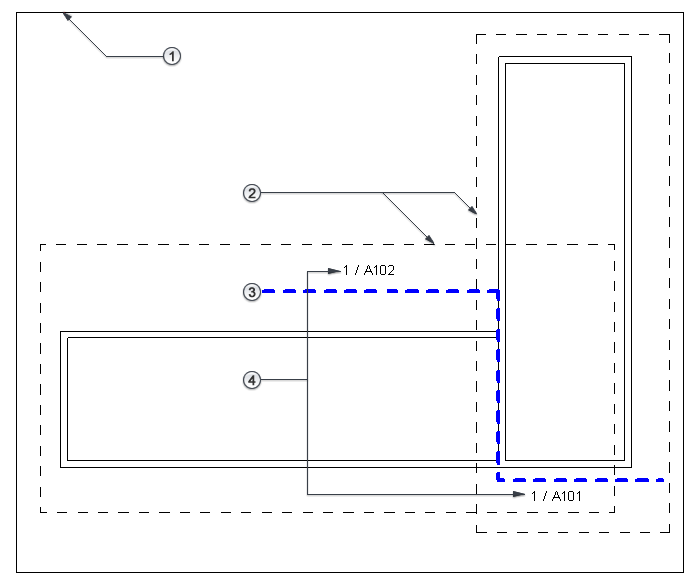

Na následujícím obrázku je znázorněn pohled projektu, který je rozdělen na dva závislé pohledy. Hlavní pohled je zobrazen na kreslicí ploše se svou viditelnou oblastí ořezání a oblastmi ořezání závislých pohledů, s čárou zarovnání označující místo, kde je pohled rozdělen (modrá čárkovaná čára), a s referencemi pohledu (1/A102 a 1/A101).

Hranice oříznutí hlavního pohledu
Hranice oříznutí závislých pohledů
Čára zarovnání
Reference pohledů

Typy pohledů podporované u závislých pohledů

Závislé pohledy můžete vytvořit u půdorysných pohledů, bokorysných pohledů, pohledů řezu a detailních pohledů. Při vytvoření závislého pohledu řezu, bokorysného pohledu nebo detailního pohledu se na původním symbolu vygeneruje nový symbol řezu, výšky nebo detailu. Nový symbol lze přesunovat samostatně.

Nastavení viditelnosti a zobrazení u závislých pohledů

Při přidání informací specifických pro pohled do hlavního pohledu nebo do závislého pohledu jsou tyto informace viditelné ve všech souvisejících pohledech. Můžete zadat přepsání viditelnosti a zobrazení u jednotlivých prvků na základě pohledu. To umožňuje vyčistit plochy, kde dochází k překrývání souvisejících pohledů. Další informace naleznete v části Skrytí prvků v pohledu.
