Můžete zobrazit náhled upravených parametrů a změněných hodnot typu rodiny.
Dialog Vlastnosti typu obsahuje okno náhledu, v němž se zobrazuje obrázek typu rodiny.
Zobrazení náhledu typu rodiny
- Na kreslicí ploše vyberte prvek patřící k požadovanému typu.
- Na paletě Vlastnosti klikněte na možnost
(Upravit typ). Zobrazí se dialog Vlastnosti typu.
- Chcete-li zobrazit nebo skrýt náhled typu rodiny, klikněte na tlačítko Náhled v dolní části dialogu.
Obrázek náhledu se aktualizuje v závislosti na změně parametrů typu.
- Chcete-li řídit vzhled obrázku náhledu, proveďte jednu z následujících akcí:
- Ze seznamu Pohled vyberte název pohledu, abyste viděli, jak se tento typ prvku zobrazí v jiném pohledu.
- Pomocí posuvníků můžete obrázek v okně náhledu posunout nahoru, dolů, doleva nebo doprava.
- Použijte navigační nástroj SteeringWheels. Jestliže zobrazujete náhled 3D pohledu prvku, můžete použít také nástroj ViewCube.

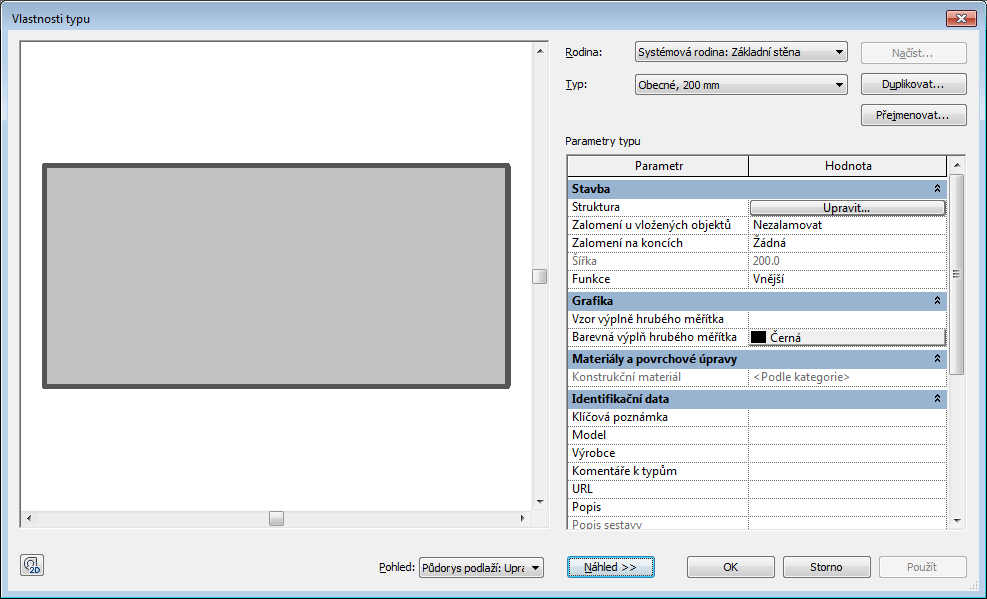

Zde je uveden příklad dialogu Vlastnosti typu pro typ stěny se zobrazeným panelem Náhled.
