Projděte si vzorové základní tvary střech v aplikaci Revit.
Soubor obsahuje příklady následujících položek a budovu vytvořenou pomocí kombinace typů střech:
- valbová střecha
- sedlová střecha
- pultová střecha
- základní plochá střecha
- plochá střecha upravená pomocí šipky sklonu
- plochá střecha upravená pomocí úpravy tvaru
- válcová klenba
Stažení vzorového souboru
- Klikněte na název souboru: roof_sample_file.rvt
- Otevřete soubor v aplikaci Revit.
- Chcete-li, aby byla střecha ve vzorovém projektu interaktivní, vyberte ji na kreslicí ploše a kliknutím na příkaz Upravit hranici zobrazte náčrt střechy. Poznámka: Pokud byl například upraven tvar střechy, zobrazí se na kontextové kartě na pásu karet nástroje úprav tvaru.

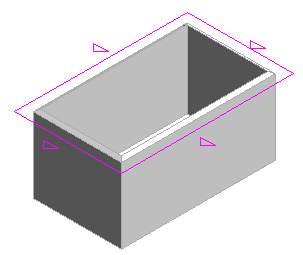

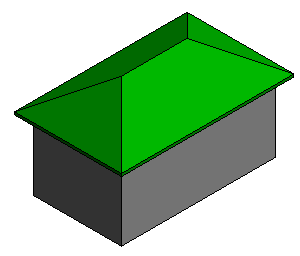

Valbová střecha
Všechny hrany náčrtu jsou nastaveny, aby definovaly sklon.
|
|

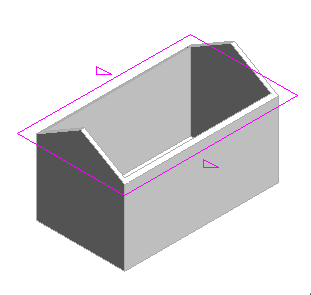

Sedlová střecha
Dvě hrany náčrtu jsou nastaveny, aby definovaly sklon. Stěny jsou připojeny ke střeše, takže konce sedlové střechy budou vyplněny.
|
|

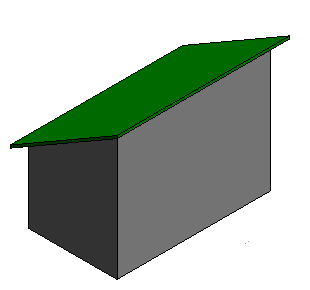

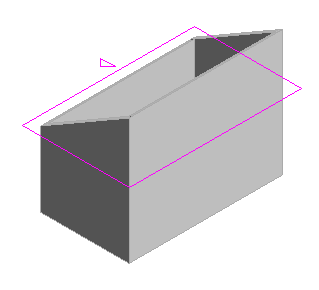

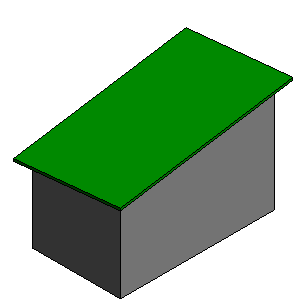

Pultová střecha
Jedna hrana náčrtu je nastavena, aby definovala sklon. Všechny stěny jsou připojeny ke střeše.
|
|

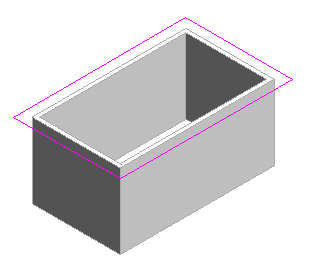

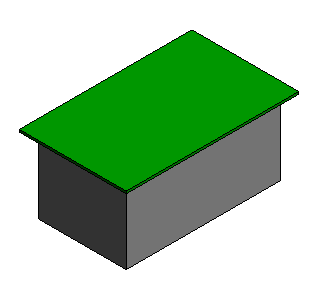

Plochá střecha
Žádná hrana není nastavena, aby definovala sklon. Střechy bez hran definujících sklon je možné upravit pomocí nástrojů úprav tvaru. Nástroje úprav tvaru jsou k dispozici po zvolení prvku střechy na kreslicí ploše.
|
|

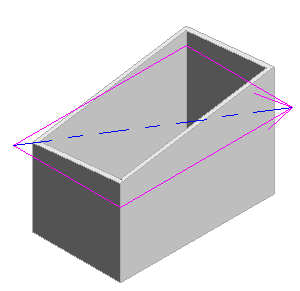

Šipka sklonu
K vytvoření sklonu střechy použijte šipku sklonu. Šipka sklonu nemusí následovat hranu a může být použita v části hrany. V tomto příkladu je pomocí šipky sklonu definován sklon střechy z jednoho rohu do dalšího.
|
|
Střecha s upraveným tvarem
Pomocí úprav tvaru lze nezávisle umístit body a hrany. V tomto příkladu je přidán bod do středu střechy a poté umístěn níže, čímž se sníží plocha střechy.
|
|

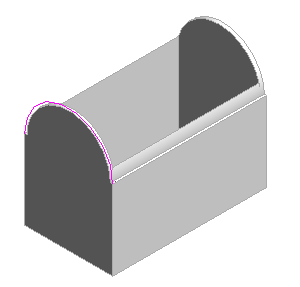

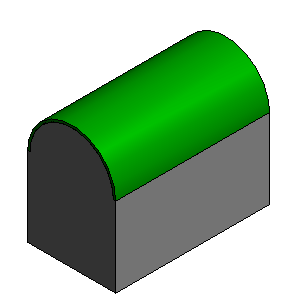

Válcová klenba
Střecha vysunutím je vysunuta na základě tvaru načrtnuté hrany. V tomto příkladu je použit oblouk jako načrtnutá hrana k vytvoření střechy s válcovou klenbou. Stěny jsou připojeny k prvku střechy. Vyberte střechu a nástroj Upravit profil na kontextové kartě použijte k úpravě náčrtu vysunuté střechy.
|
|

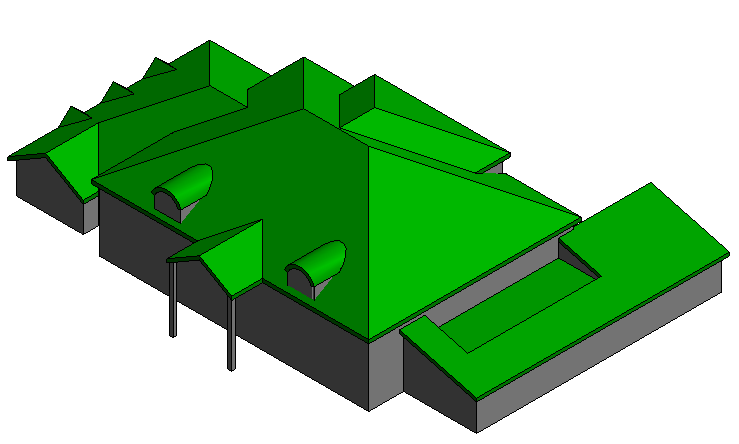

Kombinovaná střecha
V tomto příkladu je v modelu použita kombinace prvků střech, které tvoří celkovou střechu. Prvky střech můžete vybrat a upravit jednotlivě.
- Nástroj spojů střech se používá ke spojení různých prvků střech a prvků vikýřů dohromady.
- K vyříznutí děr v hlavní střeše byl u vikýřů použit nástroj otvoru vikýře.
- Ve spojení s hranou střechy byly k vytvoření vikýřů se sdílenými čarami říms použity šipky sklonu.
- Hrana střechy u většího vikýře je oříznuta pomocí prvku vybrání na místě.
