Přidání náběhové desky ke konstrukční podlaze

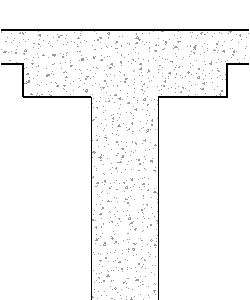

Posílení konstrukční podlahy v místech sloupů přidáním náběhové desky

1. Otevřete půdorysný pohled s konstrukční podlahou nad sloupem.
2. Na pásu karet klikněte na položku Konstrukční podlaha.

   Kde se nachází?

   • Karta Konstrukcepanel Konstrukcerozevírací seznam Podlaha Podlaha: Konstrukční
   • Karta Architektpanel Sestavenírozevírací seznam PodlahaPodlaha: Konstrukční
3. Klikněte na kartu Upravit | Vytvořit hranici podlahy panel Kreslit Čára hranice a pomocí nástrojů kreslení dokončete náčrt náběhové desky. Náčrt musí tvořit uzavřenou smyčku nebo okrajovou podmínku.
4. Po dokončení klikněte na kartu Upravit | Vytvořit hranici podlahy panel Režim Dokončit režim úprav.
5. Zobrazení náběhové desky v pohledu bokorysu nebo řezu.
6. Vyberte novou náběhovou desku.
7. Pravým tlačítkem klikněte na novou náběhovou desku a zvolte možnost Vlastnosti.
8. Na paletě Vlastnosti upravte parametry vazby náběhové desky tak, aby se v modelu nacházela ve správné výšce.

9. Klikněte na tlačítko Použít.
10. Pokud je potřeba, spojte geometrii prvků.
