Vytvoření přechodu tažením

Tvar přechodu tažením je určen počátečním tvarem, koncovým tvarem a 2D cestou, kterou stanovíte.

Informace o používání přechodů tažením v rodinách získáte v části Vytvoření geometrie rodiny.

Poznámka: Jestliže vytváříte objemovou rodinu nebo rodinu komponent pomocí šablony adaptivních komponent, například Generic Model Adaptive.rft, přečtěte si část Přechody tažením v Prostředí koncepčního návrhu.

O přechodech tažením

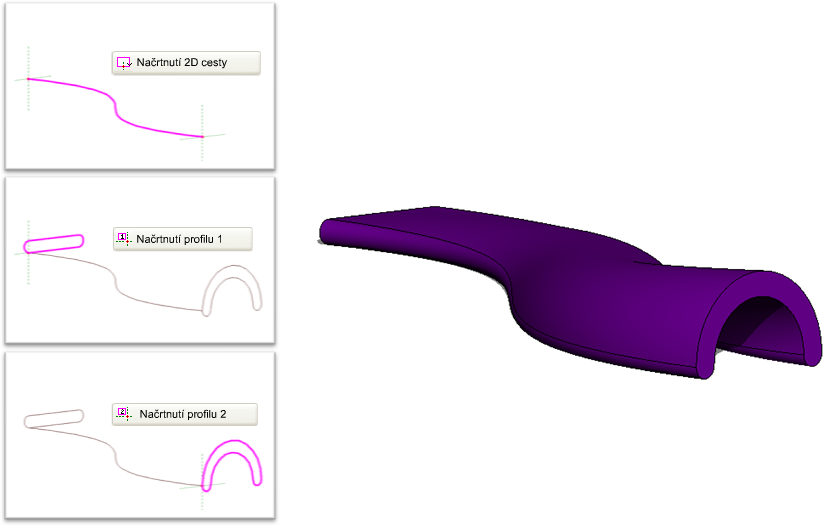

Nástroj Přechod tažením umožňuje vytvořit přechod, který má 2 různé profily, a poté je přetáhnout podél dráhy. Tvar přetaženého přechodu je určen 2D dráhou, kterou buď nakreslíte, nebo označíte, a 2 profily, které buď nakreslíte, nebo načtete.

Následující postup představuje obecný způsob vytváření přechodu tažením. V závislosti na vašem záměru mohou být některé kroky odlišné.

Chcete-li vytvořit přechod tažením pro těleso nebo vybrání:

1. V nástroji Editor rodin proveďte na kartě Vytvořit panel Tvary některou z následujících akcí:
   • Chcete-li vytvořit přechod tažením tělesa, klikněte na tlačítko (Přechod tažením).
   • Chcete-li vytvořit přechod tažení vybrání, klikněte na rozevírací seznam Tvary vybrání (Přechod tažením vybrání).
2. Zadejte cestu pro přechod tažením.
   Poznámka: Je-li potřeba, nastavte pracovní rovinu předtím, než nakreslíte nebo označíte cestu pro přechod tažením. Klikněte na kartu Vytvořitpanel Pracovní rovina (Nastavit).

   Na kartě Upravit | Přechod tažením panel Přechod tažením proveďte některou z následujících akcí:

   • Klikněte na tlačítko (Načrtnout trajektorii), chcete-li načrtnout cestu pro přechod tažením.
   • Klikněte na tlačítko (Vybrat trajektorii), chcete-li vybrat existující čáry a hrany pro přechod tažením.
3. Načrtněte nebo vyberte cestu.

   Chcete-li vybrat hrany geometrií jiných plných tvarů, například vysunutí nebo přechodů, klikněte na možnost Vybrat trajektorii. Nebo vyberte čáry existujícího náčrtu a přitom sledujte na stavovém řádku informace o vašem výběru. Tato metoda výběru automaticky uzamkne čáry náčrtu ke geometrii, kterou vybíráte, a umožní načrtnout 3D cestu na více pracovních rovinách, čímž bere v úvahu 3D cestu.

   Poznámka: Cesta přechodu tažením může mít pouze jeden segment.
4. Na panelu Režim klikněte na možnost (Dokončit režim úprav)
5. Načtěte nebo nakreslete Profil 1.

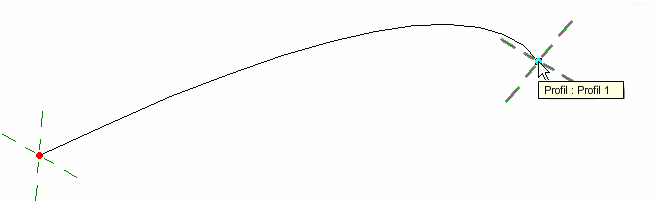

   Koncový bod pro Profil 1 na cestě přechodu tažením je zvýrazněn.


   • Chcete-li načíst profil:
     1. Klikněte na kartu Upravit | Přechod tažením panel Přechod tažením a v rozevíracím seznamu Profil vyberte profil.

        Jestliže profil, který potřebujete, není dosud načten do projektu, kliknutím na položku (Načíst profil) profil načtěte.

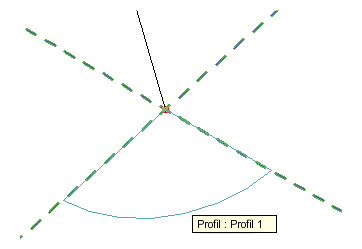

     2. Přibližte si zobrazení profilu.

     3. Pomocí možností X, Y, Úhel a Převrátit upravte pozici profilu.

        Zadejte hodnoty pro X a Y za účelem určení odsazení pro profil.

        Zadejte hodnotu pro Úhel za účelem určení úhlu profilu. Úhel otáčí profil kolem počátku profilu. Je možné zadat záporné hodnoty a provést tak otočení opačným směrem.

        Kliknutím na možnost Převrátit proveďte převrácení profilu.

     4. Klikněte na tlačítko Použít.
   • Chcete-li nakreslit profil:
     1. Na panelu Přechod tažením zkontrolujte, zda je vybrána možnost <Podle náčrtu> a klikněte na tlačítko (Upravit profil).
     2. Jestliže se zobrazí dialog Přejít do pohledu, vyberte pohled, kde chcete nakreslit profil, a klikněte na tlačítko OK.
     3. K náčrtu profilu použijte nástroje na kartě Upravit | Přechod tažením > Upravit profil. Profily musí být uzavřené smyčky.
     4. Na panelu Režim klikněte na možnost (Dokončit režim úprav).
6. Klikněte na kartu Upravit | Přechod taženímpanel Přechod tažením (Vybrat profil 2).
7. Načtěte nebo nakreslete Profil 2 provedením kroků uvedených výše.
8. Volitelně upravte připojení vrcholu. Úpravami připojení vrcholu je možné řídit míru zatočení v přechodu tažením. Připojení vrcholů lze upravit v půdorysu nebo ve 3D pohledech.
   1. Na kartě Upravit | Přechod tažením panel Přechod tažením klikněte na možnost (Upravit vrcholy).
   2. Na kartě Upravit vrcholy panel Propojení vrcholů vyberte možnost (Ovládací prvky dole) nebo (Ovládací prvky nahoře).
   3. Ve výkresové oblasti klikněte na modré ovládací prvky za účelem přemístění připojení vrcholů.
   4. Na panelu Propojení vrcholů klikněte na nástroje (Natočit doprava) a (Natočit doleva), chcete-li natáčet přechod tažením.
9. Jakmile budete hotovi, klikněte na panel Režim (Dokončit režim úprav).
10. Na paletě Vlastnosti zadejte vlastnosti přechodu tažením:
    • Pokud chcete nastavit viditelnost přechodu tažením daného tělesa, v části Grafika klikněte pro položku Viditelnost/Přepisy grafiky na příkaz Upravit a zadejte nastavení viditelnosti.
    • Pokud chcete aplikovat materiál na přechod tažením daného tělesa, v části Materiály a povrchy klikněte na pole Materiál, klikněte na položku a zadejte materiál.
    • Chcete-li přiřadit přechod tažením daného tělesa do podkategorie, v části Identifikační data zvolte pro možnost Podkategorie požadovanou podkategorii.
    • Klikněte na tlačítko Použít.
