Vytvoření vysunutí

Můžete vytvořit 3D těleso vysunutím 2D profilu.

Informace o používání vysunutí v rodinách získáte v části Zavazbení geometrie rodiny.

Vysunutí tělesa nebo vybrání je nejsnazším tvarem, který lze vytvořit. Nakreslíte 2D profil tvaru v pracovní rovině a potom vysunete tento profil kolmo k rovině, na které jste jej nakreslili.

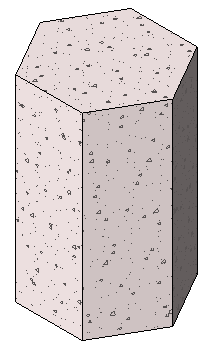

Ukázka vysunutí mnohoúhelného betonového samostatného základu

Než provedete vysunutí tvaru, můžete zadat jeho počáteční a koncový bod za účelem zvýšení nebo snížení hloubky tvaru. Ve výchozím stavu je počáteční bod vysunutí roven 0. Pracovní rovina nemusí být buď počáteční, nebo koncový bod vysunutí – slouží pouze ke kreslení a k nastavení směru vysunutí.

Následující postup je obecnou metodou vytvoření vysunutí tělesa nebo vybrání. V závislosti na vašem záměru mohou být některé kroky odlišné.

Chcete-li vytvořit vysunutí pro těleso nebo vybrání

1. V nástroji Editor rodin proveďte na kartě Vytvořit panel Tvary některou z následujících akcí:
   • Klikněte na tlačítko (Vysunutí).
   • Klikněte na rozevírací seznam Duté tvary (Vysunutí vybrání).
   Poznámka: Je-li potřeba, před kreslením vysunutí nastavte pracovní rovinu. Klikněte na kartu Vytvořitpanel Pracovní rovina (Nastavit).
2. Pomocí nástrojů kreslení nakreslete profil vysunutí:
   • Chcete-li nakreslit jednoduchý tvar tělesa, nakreslete uzavřenou smyčku.
   • Chcete-li vytvořit více než jeden tvar, nakreslete více neprotínajících se uzavřených smyček.
3. Na paletě Vlastnosti upravte vlastnosti vysunutí:
   • Chcete-li vysunout profil z výchozího počátečního bodu 0, v části Vazby zadejte pro možnost Konec vybrání kladnou nebo zápornou hloubku vysunutí.

     Tato hodnota změní koncový bod vysunutí.

     Poznámka: Šířka vysunutí se po vytvoření vysunutí neuchová. Pokud potřebujete vytvořit více vysunutí s použitím stejného koncového bodu, nejprve vysunutí načrtněte, potom je vyberte a nakonec použijte koncový bod.
   • Chcete-li provést vysunutí z jiného počátečního bodu, v části Vazby zadejte pro možnost Počátek vysunutí nový bod.
   • Pokud chcete nastavit viditelnost vysunutí tělesa, v části Grafika klikněte pro položku Viditelnost/Grafika na příkaz Upravit a zadejte nastavení viditelnosti.
   • Pokud chcete aplikovat materiál na vysunutí tělesa, v části Materiály a povrchy klikněte na pole Materiál, klikněte na položku a zadejte materiál.
   • Chcete-li přiřadit vysunutí tělesa do podkategorie, v části Identifikační data zvolte pro možnost Podkategorie požadovanou podkategorii.
   • Klikněte na tlačítko Použít.
4. Klikněte na kartu Upravit | Vytvořit vysunutípanel Režim (Dokončit režim úprav).

   Aplikace Revit dokončí vysunutí a vrátí vás do zobrazení, ve kterém jste vysunutí zahájili.

5. Chcete-li zobrazit vysunutí, otevřete 3D pohled.
6. Pokud chcete změnit velikost vysunutí v 3D pohledu, vyberte jej a pomocí uzlů proveďte úpravy.
