Změna typů prvků nástrojem Kopírovat typ

Pomocí nástroje Kopírovat typ můžete převést jeden nebo více prvků stejné kategorie, aby se shodovaly s jiným vybraným typem ve stejné kategorii.

Můžete například vybrat obecnou 12” stěnu a potom vybrat další stěny různých typů a převést je všechny na obecné 12” stěny.

Nástroj Kopírovat typ zkopíruje parametry instance ze zdrojového prvku do cílových prvků. Tyto parametry instance musejí být definovány v Editoru rodin.

1. Klikněte na kartu Upravitpanel Schránka (Přizpůsobit vlastnosti typu).

   Podoba kurzoru se změní na malířský štětec.

2. Klikněte na prvek, na jehož typ chcete převést ostatní prvky.

   Kurzor v podobě malířského štětce je nyní naplněn.

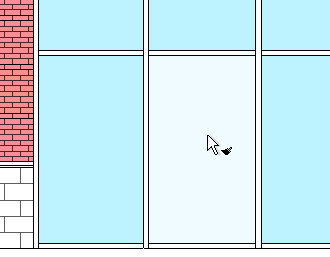

   Příklad

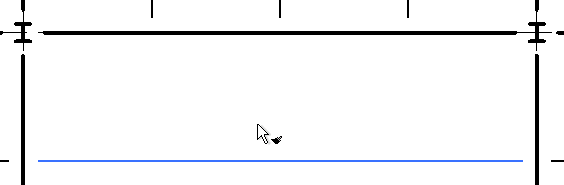

   Příklad


3. Klikněte na prvek stejné kategorie, který chcete převést na vybraný typ.

   Chcete-li převést více prvků, postupně na ně klikněte, případně na kartě Upravit | Kopírovat typ panelu Vícenásobné klikněte na možnost (Vybrat vícenásobné). Vyberte prvky nakreslením výběrového pole a klikněte na možnost Dokončit výběr.

4. Jestliže chcete vybrat nový typ, kliknutím do volného prostoru na kreslicí ploše (nebo jedním stisknutím klávesy Esc) vyprázdněte kurzor v podobě malířského štětce a začněte znovu.
5. Chcete-li nástroj ukončit, stiskněte dvakrát klávesu Esc.

Pro nástroj Kopírovat typ platí následující omezení:

• Pomocí nástroje Přizpůsobit typ mezi pohledy projektů otevřete oba pohledy a spojte je dlaždicemi na kreslicí ploše. Poté použijte nástroj tak, jak je popsáno výše, aby typ prvku v jednom pohledu odpovídal typu prvku v jiném pohledu. (Pokud nejsou spojené dlaždicemi, nelze použít nástroj Přizpůsobit typ mezi pohledy.)
• Chcete-li zkopírovat vlastnosti typu rodiny nebo typu skupiny z Prohlížeče projektů, proveďte výběr nejprve v Prohlížeči projektů. Potom spusťte nástroj Kopírovat typ a na kreslicí ploše vyberte prvky, které chcete převést.
• Při změně typu stěny nástroj Kopírovat typ zkopíruje nastavení Základní odsazení, Odpojená výška, Délka horního přesahu a Délka dolního přesahu z typu zdrojové stěny do cílové stěny. Pokud se cílová stěna nachází na stejné úrovni jako zdrojová stěna, zkopírují se také hodnoty nastavení Horní vazba a Horní odsazení.
