Zadání vlastností zobrazení pro rodinu konstrukčních sloupů v půdorysném pohledu

Konstrukční sloup lze zobrazit v půdorysném pohledu, který používá určenou rovinu řezu v půdorysném pohledu rodiny.

1. Otevřete rodinu sloupů nebo zahajte novou rodinu sloupů.
2. Klikněte na kartu Vytvořitpanel Vlastnosti (Kategorie a parametry rodiny).
3. V dialogu Kategorie a parametry rodiny zaškrtněte pod položkou Parametry rodiny parametr Zobrazit v půdorysech řeznou rovinu rodiny nebo jeho zaškrtnutí zrušte.

   Pokud chcete, aby se sloup zobrazil v půdorysném pohledu...	pak...
   na základě roviny řezu pohledu půdorysu projektu	zrušte zaškrtnutí parametru.
   trvale bez ohledu na rovinu řezu pohledu půdorysu projektu,	vyberte parametr. Sloup se zobrazí pomocí roviny řezu zadané v pohledu půdorysu v Editoru rodin.

4. Klikněte na tlačítko OK.
5. Rodinu sloupů uložte.

   Po načtení rodiny sloupů do projektu se sloup zobrazí na základě nastavení parametru zadaného v rámci Editoru rodin.

Příklad

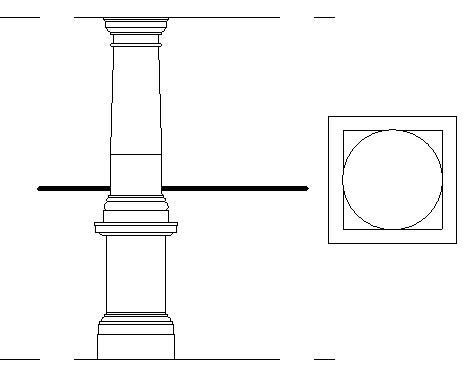

Následující obrázek znázorňuje rodinu sloupů načtenou do projektu, když nebyl vybrán parametr „Zobrazit předběžný řez rodiny v pohledech půdorysu“. Byla přidána vodorovná čára označující rovinu řezu v pohledu půdorysu.

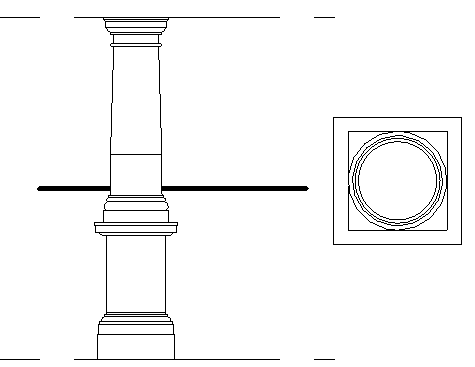

Na následujícím obrázku byla rodina sloupů uložena, když byl vybrán parametr „Zobrazit předběžný řez rodiny v pohledech půdorysu“. Byla načtena do projektu a byla přidána vodorovná čára označující rovinu řezu v pohledu půdorysu. Rovina řezu půdorysného pohledu projektu nemá žádný vliv na zobrazení sloupu.

Příklad

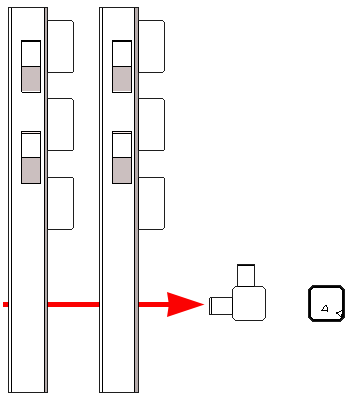

Následující obrázek znázorňuje sloup s rodinou konzol znázorňující příkaz „Zobrazit v půdorysech řezy rodiny“ aktivovaný (vlevo) a deaktivovaný (vpravo). Rovina řezu půdorysného pohledu projektu nemá žádný vliv na zobrazení sloupu. Vodorovná šipka označuje řeznou rovinu pohledů řezů napravo.
