Náčrt rovinné výztuže

Můžete použít běžné nástroje náčrtu pro ruční umístění tvarů výztuží uvnitř platného hostitele.

Náčrty výztuže se zobrazí k existujícímu tvaru, pokud sdílejí následující atributy:

• Počet segmentů čáry
• Tvar spojených segmentů čáry
• Počet háků
• Směr háků
• Rozměry ohybu háků
• Typ tvaru: buď standardní nebo spona

Pokud náčrt neodpovídá existujícímu tvaru, bude vytvořen nový tvar pomocí prohlížeče Tvar výztuže a rozevíracího seznamu typů Tvar výztuže na panelu Možnosti.

Umístění výztuže pomocí nástrojů náčrtu

1. Zobrazte platného betonového hostitele v pohledu v řezu.
2. Klikněte na kartu Konstrukcepanel Výztuž Výztuž.
3. Klikněte na kartu Upravit | Umístit výztužpanel Orientace umístění (nebo Perspektiva umístění) Načrtnout výztuž.
4. Když budete vyzváni, vyberte prvek, který bude hostitelem výztuže.

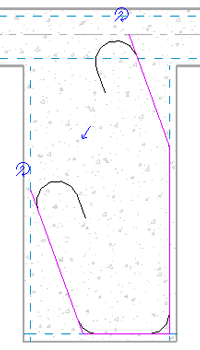

5. Pomocí nástrojů náčrtu vytvořte náčrt tvaru výztuže.


   Vytváření náčrtů tvaru výztuže

   Volitelné. Klikněte na kartu Upravit | Vytvořit náčrt výztuže panel Výztuž Více rovin a vytvořte multiplanární výztuž.

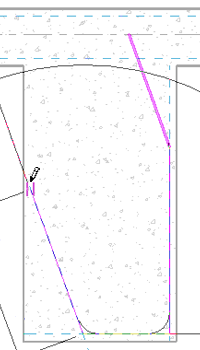

6. Přidejte háky na konce tvaru výztuže.


   Přidání háků výztuže k načrtnutému tvaru

7. Umístěte háky výztuží a určete jejich orientaci.

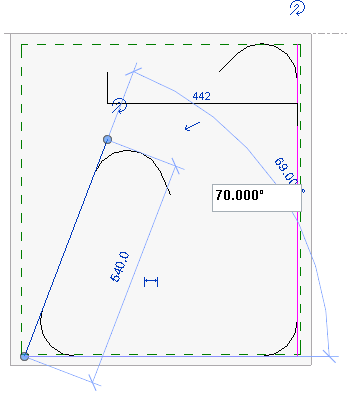

   Tip: Při manipulaci se segmenty v režimu náčrtu můžete ručně definovat délky a úhlové kóty kliknutím na dočasné kóty a zadáním nových hodnot. Tyto dočasné hodnoty lze změnit na trvalé.


8. Kliknutím na kartu Upravit | Vytvořit náčrt výztužepanel Režim Dokončit režim úprav potvrďte náčrt a umístěte nový tvar. Nový tvar výztuže upraví svůj tvar přichycením k referenci krytí.
   Poznámka: Když je výztuž převedena na tvar, kóty se zruší.
