Na určitou dobu můžete zobrazit vazby kót a zarovnání v pohledu a vyřešit potíže nebo upravit prvky v modelu.
Poznámka: Tato funkce nebo funkčnost je k dispozici pouze pro zákazníky programu Autodesk Maintenance Subscription a Desktop Subscription, kteří využívají Verze softwaru Revit 2015.
Videofilm: Vybrat vazby
- V části Zobrazit ovládací panel klikněte na tlačítko
(Vybrat vazby). Na kreslicí ploše Vybrat vazby se zobrazí barevné ohraničení, které označuje, že se nacházíte v režimu Vybrat vazby. Všechny vazby se zobrazí barevně a prvky modelů budou zobrazeny v půltónech (šedé). Poznámka: Aby bylo možné snadněji zobrazit vazby v tomto režimu, ujistěte se, zda není vybrána možnost zobrazení Tenké čáry (karta Pohled
panel Grafika

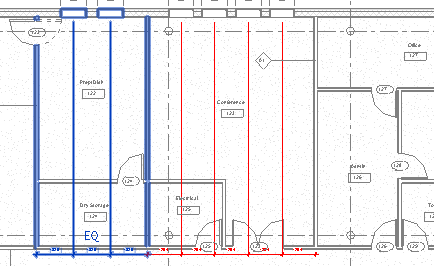

Tenké čáry). - Vyberte vazbu ke zvýraznění prvků, které jsou zavazbeny. V následujícím příkladu je vybrána vazba na levé straně a také jsou zvýrazněny dvě zavazbené stěny a dvě zavazbená okna.
- Volitelné: Vazbu můžete odebrat jejím odstraněním nebo odemknutím.
Poznámka: Vazby, které byly přidány v režimu náčrtu pro prvek, se zobrazí v půltónech. Dvojitým kliknutím na prvek zadejte režim náčrtu k úpravě nebo k odstranění vazby.
- Pod položkou Zobrazit ovládací panel kliknutím na tlačítko
ukončete režim Vybrat vazby.
