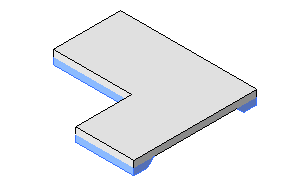

Hrany desky přidáte výběrem horizontálních hran podlahy. Hrany desky se umísťují v 2D pohledech (například půdorysném pohledu či pohledu řezu) nebo v 3D pohledech.
- Klikněte na tlačítko
(Podlaha: Hrana desky). - Karta Architektura
panel Sestavenírozevírací seznam Podlaha (Podlaha: Hrana podlahy) - Karta Strukturapanel Strukturarozevírací seznam Podlaha (Podlaha: Hrana desky)
Kde je?
- Karta Architektura
- Zvýrazněte horizontální hrany podlah a kliknutím umístěte hranu desky.
Platné reference se zobrazují na stavovém řádku. Například při umísťování hrany desky na podlaží může být na stavovém řádku zobrazeno Podlaží : Základní podlaží : Reference. Můžete také kliknout na čáry modelu.
Při umísťování hrany desky v řezu umístěte ukazatel myši do blízkostí rohů podlaží, čímž se zvýrazní reference.
Při klikání na hrany aplikace Revit s hranou desky nakládá jako s jednou spojitou hranou desky. Pokud se segmenty hrany desky protnou v rozích, jsou zkoseny.
- Aktuální hranu desky dokončete kliknutím na kartu Upravit | Umístit hranu deskypanel Umístění
Znovu začít hranu desky. - Chcete-li založit další hranu desky, přesuňte kurzor na novou hranu a kliknutím ji umístěte.
- Umisťování hran desky dokončete kliknutím na kartu Upravit | Umístit hranu desky panel Vybrat Upravit.
