Výkazový parametr je typem parametru, jehož hodnotu ovládá určitá kóta v modelu rodiny.
Výkazové parametry získávají hodnoty ze stavu geometrie a využívají ji k vykazování příslušných údajů do vzorce nebo jako vykazovatelný parametr.
-
Jako výkazové parametry jsou k dispozici délka, poloměr, úhel a délka oblouku. (Délku oblouku lze popsat jen jako výkazový parametr.)
Poznámka: Plochu nelze jako výkazový parametr využít. - Výkazové parametry jsou vhodné, když je rodina řízena externími referencemi, které se aktualizují na základě kontextových informací z umístěných instancí rodiny, například panelů obvodového pláště nebo šířky stěny pro rám dveří či okna.
- V případech externích referencí, ve kterých závisí geometrie na specifických podmínkách jednotlivého umístění instance rodiny, umožňuje výkazový parametr uložení hodnoty kóty a její vykázání v parametru rodiny.
- Výkazový parametr lze použít ve vzorci pouze tehdy, směřují-li odkazy jeho kóty na hostitelské prvky v rodině (jako jsou referenční roviny hranic obvodového pláště, podlaží). Pokud kterákoli z referencí kóty odkazuje na geometrii rodiny, lze kótu opatřit výkazovým parametrem, ale tento parametr nebude možné použít ve vzorcích.
Při vytvoření sdíleného projektového parametru jej můžete v dialogu Vlastnosti parametru nastavit jako výkazový parametr.

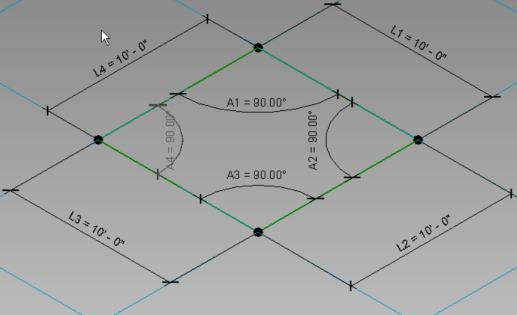

Například můžete vytvořit výkazové parametry pro čtyři délkové a čtyři úhlové kóty v panelu obvodového pláště podle vzoru, jak ukazuje uvedený příklad.

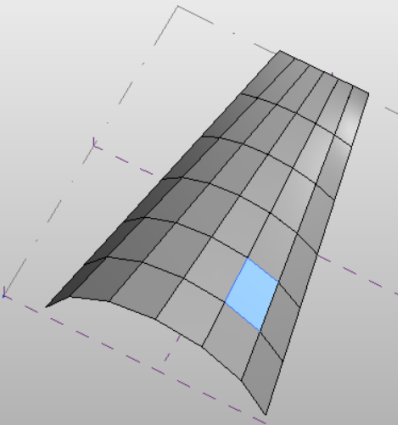

Po umístění panelu obvodového pláště podle vzoru do projektu můžete vybrat některý panel a poté zobrazit výkazové parametry ve vlastnostech instance.
Po vytvoření vykazovacích parametrů můžete také vytvořit výkaz za účelem vykázání příslušných údajů.

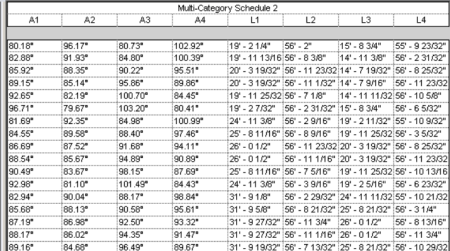

Výkaz, který je zde uveden, udává parametry čtyř délkových a čtyř úhlových kót pro všechny panely obvodového pláště.
