Zrcadlení prvků

Nástroj Zrcadlit převrátí polohu vybraného prvku modelu s použitím čáry jako osy zrcadlení.

Můžete označit osu zrcadlení nebo nakreslit dočasnou osu. Nástroj Zrcadlo slouží k překlopení vybraného prvku nebo k vytvoření kopie prvku a obrácení jeho pozice v jediném kroku.

Pokud například zrcadlově převrátíte referenční rovinu, stěna se převrátí oproti původní stěně.

1. Použijte jeden z následujících postupů:
   • Vyberte prvek, který má být zrcadlen, a na kartě Upravit | <prvek> panelu Upravit klikněte buď na možnost (Zrcadlit – označit osu), nebo (Zrcadlit – nakreslit osu).
   • Klikněte na kartu Upravit panel Upravit a klikněte buď na možnost (Zrcadlit – označit osu), nebo (Zrcadlit – nakreslit osu). Potom vyberte prvek, který má být zrcadlen, a stiskněte klávesu Enter.
   Tip: Můžete vybrat vložené objekty, například dveře a okna, bez jejich hostitelů.

   Chcete-li vybrat čáru, která představuje osu zrcadlení, vyberte možnost Vybrat osu zrcadlení. Pokud chcete načrtnout dočasnou osu zrcadlení, zvolte možnost Nakreslit osu zrcadlení.

2. Chcete-li přesunout vybranou možnost (bez vytvoření její kopie), zrušte na panelu Možnosti zaškrtnutí políčka Kopírovat.
3. Vyberte nebo nakreslete čáru, která se má použít jako osa zrcadlení.

   Můžete označit pouze čáru nebo referenční rovinu, k níž se kurzor může přichytit. Prvek u prázdného prostoru nelze zrcadlově převrátit.

Aplikace Revit přesune nebo zkopíruje vybraný prvek a převrátí jeho pozici oproti vybrané ose.

Příklad

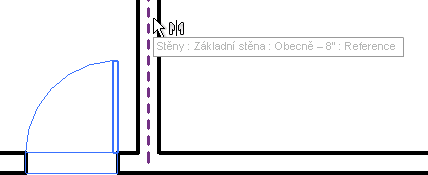

Výběr prvku pro zrcadlové převrácení (a zkopírování) a osy zrcadlení

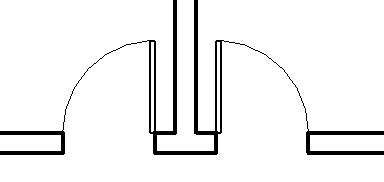

Zrcadlově převrácené (a zkopírované) dveře

Konstrukční příklad

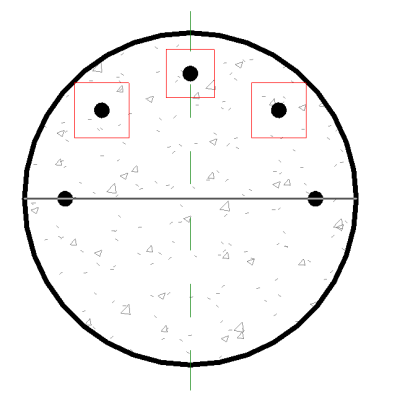

Výběr prvku pro zrcadlové převrácení (a zkopírování) a osy zrcadlení

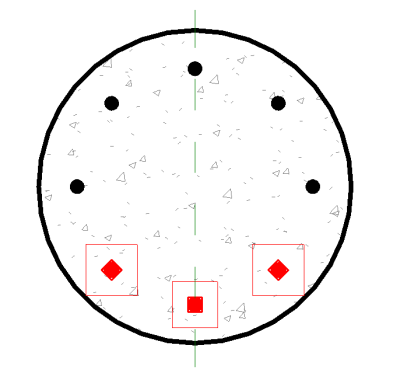

Zrcadlově převrácená (a zkopírovaná) výztuž
