Anwendungsmenü > Exportieren > AutoCAD (*.DWG)
Wenn Sie Layer, Instanzen oder Farben zur Organisation von Objekten in der Szene verwendet haben, wird diese Struktur beim Exportieren des Modells beibehalten.
Exportierte Objekte, denen Modifikatoren zugewiesen sind, werden vom aktuellen Zustand des Modifikators beeinflusst. Wenn z. B. der einem Quadrat zugewiesene Modifikator "Verjüngung" deaktiviert ist, zeigt die exportierte Szene ein nicht-verjüngtes Quadrat an.
Anmerkung: In 3ds Max erstellte Layer werden nicht in das AutoCAD-Format exportiert.
Anmerkung: Der Export in eine AutoCAD R14-Zeichnung wird nicht unterstützt. Wenn Sie mit AutoCAD R14 arbeiten, exportieren Sie in das 3DS- oder das DXF-Dateiformat.
Was Sie beim Öffnen der DWG-Datei erwartet
Wenn Sie eine exportierte Zeichnung in AutoCAD öffnen, erhalten Sie eine isometrische (3/4) Ansicht in die positive XY-Richtung anstatt einer Aufrissansicht der Vorderseite.

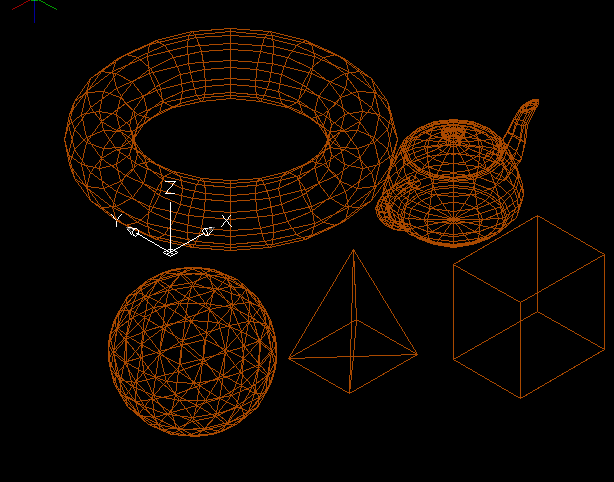

Die isometrische Ansicht eines in AutoCAD geöffneten exportierten Modells.
Das Exportmodul setzt auch zwei AutoCAD-Systemvariablen:
- INSUNITS, Insert Units, legt den Wert der Zeichnungseinheit für Blöcke und Bilder fest, die aus AutoCAD Design Center eingefügt werden. Wenn die Maßeinheiten eines Modells in 3ds Max auf Millimeter gesetzt sind, wird demnach INSUNITS auf "4" gesetzt.
- MEASUREMENT setzt die Zeichnungseinheiten entweder auf "Englisch" oder auf "Metrisch".
