Rollout Interpolation (Modifikator Sweep)

Die Steuerelemente im Rollout Interpolation des Modifikators Sweep können genau so eingesetzt werden wie bei den anderen Splines. Die Steuerelemente gelten jedoch nur für den ausgewählten integrierten Schnitt, nicht den Spline, entlang dem der Schnitt extrudiert wird.

• Modifikatorgruppe > Eine 2D-Kontur auswählen. > Modifikatoren-Liste > Sweep > Rollout Interpolation.
• Menü Standard: Eine 2D-Kontur auswählen. > Menü Modifikatoren > Patch/Spline bearbeiten > Sweep > Gruppe Ändern > Rollout Interpolation
• Menü Erweitert: Eine 2D-Kontur auswählen. > Menü Modifikatoren > Spline > Sweep > Gruppe Ändern > Rollout Interpolation

Anmerkung: Wenn Sie die Interpolationseinstellungen des zugrundeliegenden Spline-Pfads ändern möchten, müssen Sie das Pfadobjekt im Modifikatorstapel auswählen.

Normalerweise sind alle Spline-Kurven in kleine, gerade Linien unterteilt, die sich einer echten Kurve annähern. Die Anzahl der Unterteilungen zwischen Scheitelpunkten auf dem Spline wird Schritte genannt. Je mehr Schritte Sie verwenden, desto glatter wird die Kurve angezeigt.

Anmerkung: Das Rollout Interpolation ist nur aktiv, wenn integrierte Schnitte verwendet werden.

Schritte

Legt die Anzahl der Unterteilungen bzw. Schritte fest, die 3ds Max zwischen den Scheitelpunkten der integrierten Schnitte verwendet. Für Splines mit engen Kurven sind zahlreiche Schritte erforderlich, damit Gleichmäßigkeit erzielt wird, während weniger enge Kurven weniger Schritte erfordern. Bereich = 0 bis 100.

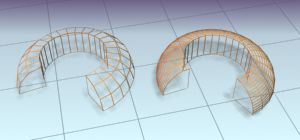

Links: Die Anzahl der Schritte des viertelrunden Schnitts beträgt null.

Rechts: Die Anzahl der Schritte des gleichen Schnitts auf der rechten Seite beträgt vier.

Die Spline-Schritte können entweder adaptiv oder manuell festgelegt werden. Die verwendete Methode hängt von der Einstellung des Kontrollkästchens "Adaptiv" ab. Den wichtigsten Einsatzbereich für die manuelle Interpolation bildet die Erstellung von Splines für das Morphen und andere Operationen, in denen Sie die Zahl der erstellten Scheitelpunkte genau bestimmen müssen.

Optimieren

Wenn das Kontrollkästchen markiert ist, werden überflüssige Schritte aus geraden Segmenten im Spline entfernt. Vorgabe = Aktiviert.

Anmerkung: Die Option "Optimieren" ist nicht verfügbar, wenn "Adaptiv" aktiviert ist.

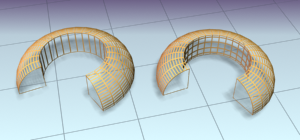

Links: Funktion "Optimieren" ist für Links-Sweep aktiviert.

Rechts: Funktion "Optimieren" ist für Rechts-Sweep deaktiviert.

Adaptiv

Ist das Kontrollkästchen markiert, wird die Zahl der Schritte für jeden Spline automatisch so eingestellt, dass eine glatte Kurve entsteht. Gerade Segmente besitzen immer 0 Schritte. Ist das Kontrollkästchen jedoch nicht markiert, wird die Interpolation mit den Optionen "Optimieren" und "Schritte" manuell bestimmt. Vorgabe = Deaktiviert.
