Verschlussfläche

Dieser Befehl erstellt eine Oberfläche, die eine geschlossene Kurve oder die Kante einer geschlossenen Oberfläche verschließt. Verschlüsse sind insbesondere bei Extrusionsflächen nützlich.

• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > Rollout Oberflächen erstellen > Gruppenfeld Abhängige Oberflächen > Verschließen
• Wählen Sie ein NURBS-Objekt aus. > Modifikatorgruppe > NURBS-Erstellungsgruppe > (Verschlussfläche erstellen)

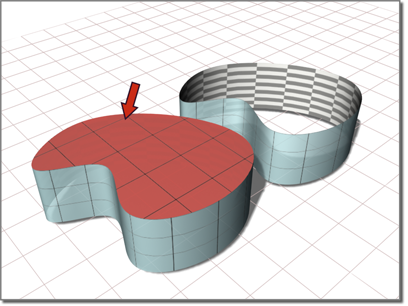

Verschließen einer Extrusionsfläche

Prozeduren

So erstellen Sie eine Verschlussfläche

Das NURBS-Objekt muss mindestens eine geschlossene Kurve enthalten.

1. Aktivieren Sie in der NURBS-Erstellungsgruppe (Verschlussfläche erstellen).
2. Bewegen Sie die Maus auf die geschlossene Kurve oder die geschlossene Kante einer geschlossenen Oberfläche.

   Wenn ein Verschluss erstellt werden kann, wird die Kurve bzw. die Kante blau hervorgehoben.

3. Klicken Sie auf die hervorgehobene Kurve oder Kante.


   Mit der Option Normalen umkehren können Sie die Oberflächennormalen beim Erstellen umkehren. (Nach dem Erstellen können Sie die Normalen mit den Steuerelementen des Rollouts "Oberfläche allgemein" umkehren.)

Benutzeroberfläche

Während ein Verschlussflächen-Unterobjekt ausgewählt ist, wird unten in der Modifikatorgruppe ein Rollout mit den Verschlussparametern angezeigt.

Rollout Verschlussfläche (bei Erstellung)

Normalen umkehren

Aktivieren Sie diese Option, um die Richtung der Normalen der Verschlussfläche umzukehren.

Anfangspunkt

Passt die Position des Anfangspunkts der Kante oder Kurve an.

Der Anfangspunkt wird als blauer Kreis dargestellt.

Rollout Verschlussfläche (bei Änderungen)

Kurve ersetzen

Mit dieser Option können Sie die übergeordnete Kurve oder Kante ersetzen. Klicken Sie auf diese Schaltfläche, und wählen Sie die Kurve oder Kante aus, auf der der Verschluss basieren soll.

Anfangspunkt

Passt die Position des Anfangspunkts der Kante oder Kurve an.

Der Anfangspunkt wird als blauer Kreis dargestellt.
